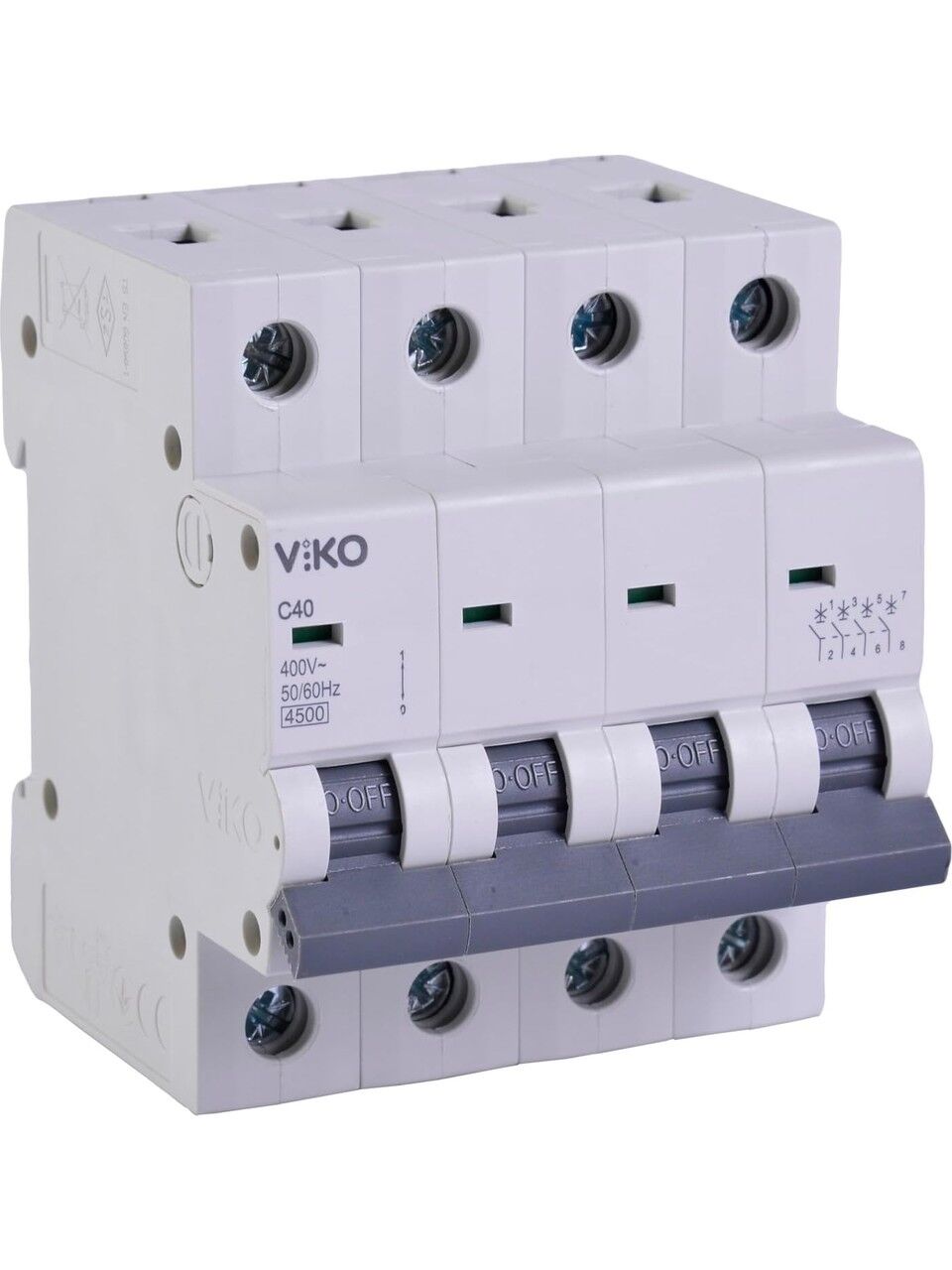

VİKO Otomatik Sigorta 4VTB-4C40 4X40A 4,5kA C Tipi

VİKO 4VTB‑4C40 4×40 A 4,5 kA C Tipi Otomatik Sigorta

Bu model, 4 kutuplu (4P) sistemlerde kullanılan bir otomatik sigortadır. Devreyi aşırı akım ve kısa devre gibi elektriksel tehlikelere karşı korur. “C tipi” açma karakteristiğine sahip olması, özellikle yüksek kalkış akımlı yüklerin bulunduğu devrelerde avantaj sağlar.

Teknik Özellikler

• Kutup sayısı: 4 kutup — üç faz + nötr ya da dört fazlı sistemler için uygundur.

• Anma akımı (In): 40 Amper — her bir kutup için nominal taşıma kapasitesidir.

• Kesme kapasitesi (Icn): 4,5 kA — kısa devre anında bu değere kadar olan akımları güvenli biçimde kesebilir.

• Eğri tipi: C — nominal akımın yaklaşık 5 ila 10 katına kadar olan kısa süreli aşırı akımlarda açma yapma özelliği vardır. Bu da motor, pompa, klima gibi indüktif yüklerin bulunduğu devrelerde tercih edilmesini sağlar.

• Nominal gerilim: 4 kutuplu sistemlerde yaygın kullanılan gerilim değerlerine uygun tasarlanmıştır (örneğin ~400 V AC üç faz + nötr sistemlerde kullanıma uygun).

Kullanım Alanları

• Dört kutuplu (üç faz + nötr) elektrik sistemlerinde ya da 4 hatlı sistemlerde yer alır.

• Özellikle motorlu ekipmanlar, pompalar, klima sistemleri gibi kalkış akımı yüksek cihazların bulunduğu devrelerde kullanılır.

• Endüstri ya da büyük ticari tesislerde pano giriş‑çıkış hatları, dağıtım panoları ve dört hatlı besleme sistemlerinde tercih edilir.

• Yüksek kalkış akımı meydana getiren cihazların veya indüktif yüklerin bulunduğu sistemlerde, C tipi eğri sayesinde devrede gereksiz açılmalar önlenebilir ve sistem stabil çalışır.

Çalışma Prensibi

Sigorta, iki temel koruma mekanizmasını bir arada sunar:

• Termik koruma: Uzun süreli aşırı yük akımında bimetal eleman ısınarak devreyi açar.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi hızlıca keser.
  C tipi açma eğrisi sayesinde devreye bağlı cihazların kalkışında oluşan geçici yüksek akımlara karşı tolerans gösterilirken, gerçek bir arıza durumunda devre güvenli biçimde kesilir.

Yapısal Özellikler

• DIN rayı montajına uygun, modüler bir yapıya sahiptir — pano içerisinde kolay kurulum imkânı sunar.

• Dayanıklı, alev geciktirici plastik gövde ile güvenli kullanım sağlar.

• 4 kutuplu olmasına rağmen pano içinde yer açısından tasarruf sağlar.

• Manuel ON/OFF mandalı ile devreyi elle açıp kapatma imkânı vardır.
