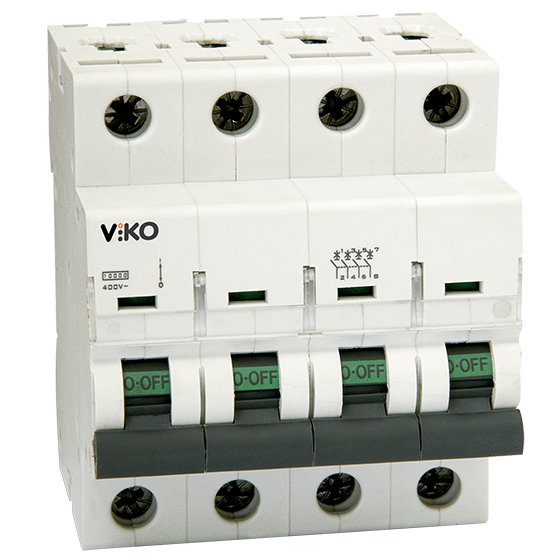

VİKO Otomatik Sigorta 4VTB-4C25 4X25A 4,5kA C Tipi

VİKO 4VTB‑4C25 4×25A 4,5 kA C Tipi Otomatik Sigorta

Bu model, dört kutuplu elektrik sistemlerinde kullanılan bir otomatik sigortadır. Devreyi aşırı akım ve kısa devre gibi durumlara karşı korumak amacıyla tasarlanmıştır. C tipi açma karakteristiği sayesinde, kalkış akımı orta düzeyde olan yüklerin bulunduğu sistemlerde güvenli bir çalışma sağlar.

Teknik Özellikler

• Anma akımı (In): 25 Amper — sigortanın sürekli taşıyabileceği nominal akım değeridir.

• Kesme kapasitesi (Icn): 4,5 kA — kısa devre anında bu değere kadar olan akımların güvenle kesilebilmesine olanak sağlar.

• Eğri tipi: C — nominal akımın yaklaşık 5 ila 10 katına çıkan aşırı akımlarda açma yapar; motor, pompa, klima gibi indüktif yüklerin bulunduğu devreler için uygundur.

• Kutup sayısı: 4 — üç faz + nötr ya da dört hatlı sistemler için tasarlanmıştır.

• Nominal gerilim: Bu tip otomatik sigortalar genellikle ~400‑415 V AC üç faz sistemlerinde kullanılır.

Kullanım Alanları

• Üç faz + nötr sistemlerde, orta kalkış akımı gerektiren yüklerin bulunduğu devrelerde tercih edilir.

• Motor, pompalar, büyük klima sistemleri ya da benzeri indüktif yüklerin devreye alındığı panolarda uygundur.

• C tipi açma karakteristiği sayesinde hem direnç hem indüktif yüklerin bulunduğu hatlarda gereksiz açmayı minimize eder, sistem güvenliğini artırır.

Çalışma Prensibi

• Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi açar.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi hızlı bir şekilde keser.

• C tipi eğri, cihazların devreye giriş anında oluşan geçici yüksek akımlara karşı tolerans gösterirken, gerçek arıza durumunda hızlı açma sağlar.

Yapısal Özellikler

• DIN rayına uygun modüler gövde tasarımı sayesinde elektrik panolarında kolay montaj imkânı sunar.

• Dayanıklı, alev geciktirici plastik veya muadil malzemeden gövdesi ile güvenli kullanım sağlar.

• Kompakt yapısı sayesinde pano içinde yer tasarrufu sağlar.

• Manuel ON/OFF mandalı ile devre gerektiğinde elle açılıp kapatılabilir.
