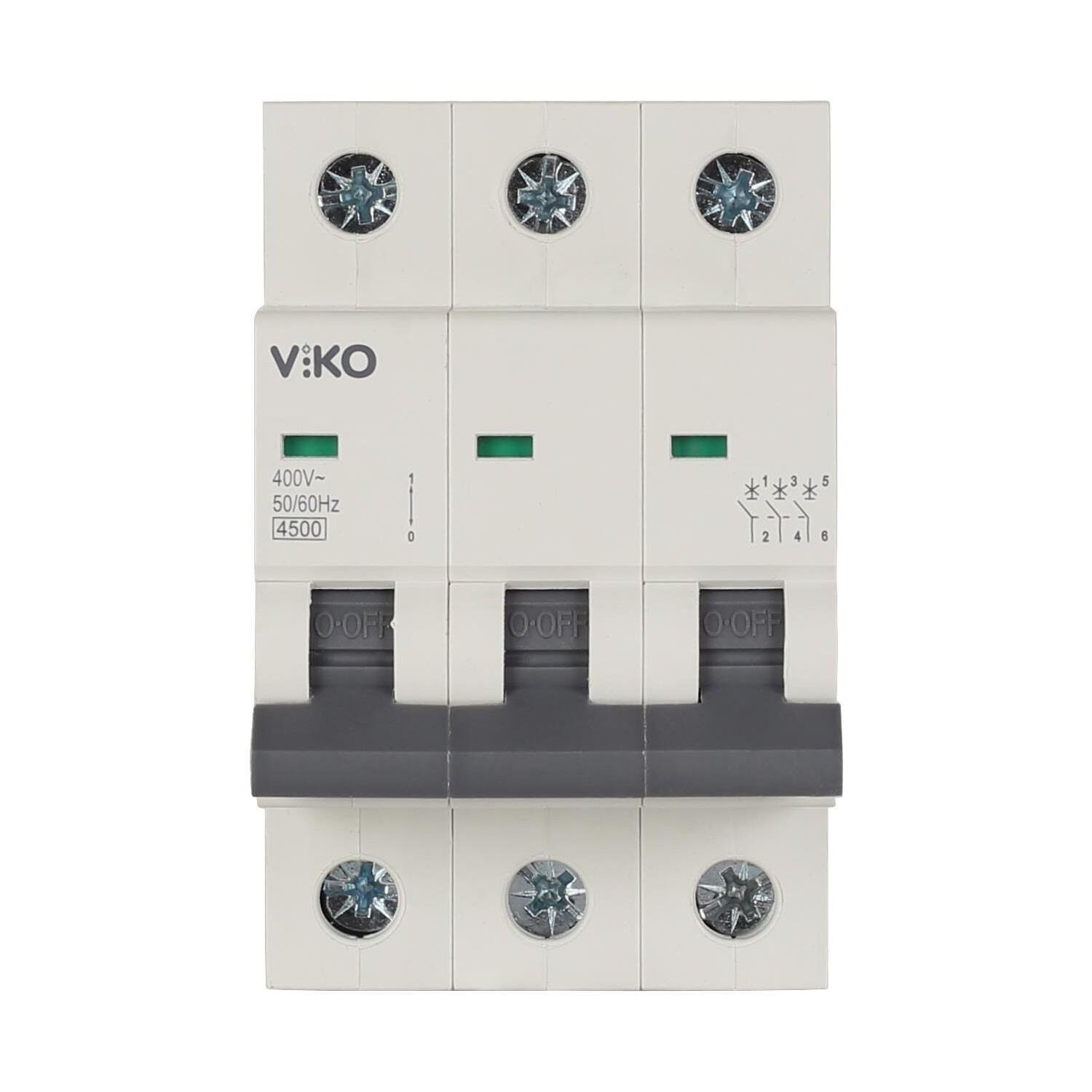

VİKO 4VTB-3C63 3X63A 4,5kA C Tipi Otomatik Sigorta
VİKO 4VTB‑3C63 3×63 A 4,5 kA C Tipi Otomatik Sigorta
Bu model, üç fazlı (3 kutuplu) sistemlerde kullanılan bir otomatik sigortadır ve yüksek güçlü devreleri korumaya yöneliktir. C tipi eğriye sahip olması ile indüktif yüklerin bulunduğu sistemlerde avantaj sunar.
Teknik Özellikler
-
Kutup sayısı: 3 kutup — üç fazlı devrelerde kullanım için uygundur.
-
Anma akımı (In): 63 Amper — her faz için sürekli olarak taşıyabileceği nominal akım değeri.
-
Kesme kapasitesi (Icn): 4,5 kA — kısa devre durumunda bu değere kadar olan akımları güvenli biçimde kesebilir.
-
Eğri tipi: C — nominal akımın yaklaşık 5‑10 katına kadar çıkan aşırı akımlarda açma yapılabilir; motor, pompa gibi kalkış akımı yüksek yükler için uygundur.
-
Nominal gerilim: Üç fazlı sistemlerde yaygın olarak kullanılan ~400 V AC düzeyindedir.
Kullanım Alanları
-
Üç fazlı elektrik sistemlerinde yer alan motorlu cihazlar, kompresörler, pompalar, klima grupları gibi yüklerin bulunduğu hatlarda güvenli koruma sağlar.
-
Endüstriyel veya büyük ticari tesislerde, pano giriş‑çıkış hatlarında ya da büyük cihazların besleme devrelerinde tercih edilir.
-
Yüksek kalkış akımı oluşan devrelerde (indüktif yük içeren sistemler) C tipi karakteristik sayesinde devrede gereksiz açılmaların önüne geçer ve sistemin stabil halini korur.
Çalışma Prensibi
Bu sigorta iki temel koruma mekanizmasına sahiptir:
-
Termik koruma: Uzun süreli aşırı yük akımlarında bimetal tabakanın ısınmasıyla devreyi açar.
-
Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi anında keser.
C tipi yapısı sayesinde kalkış anında oluşan yüksek geçici akımları tolere ederken, gerçek arıza durumlarında devreyi hızlı şekilde keserek güvenliği sağlar.
Yapısal Özellikler
-
DIN rayına montaj için uygun, modüler tasarıma sahiptir — pano içerisinde kolay kurulum sunar.
-
Dayanıklı, alev geciktirici plastik gövde ile güvenli kullanım sağlar.
-
Kompakt tasarımı sayesinde üç fazlı sistemlerde yer avantajı sunar.
-
Manuel ON/OFF mandalı bulunur; arıza sonrası devreyi elle açıp kapama imkanı mevcuttur.
