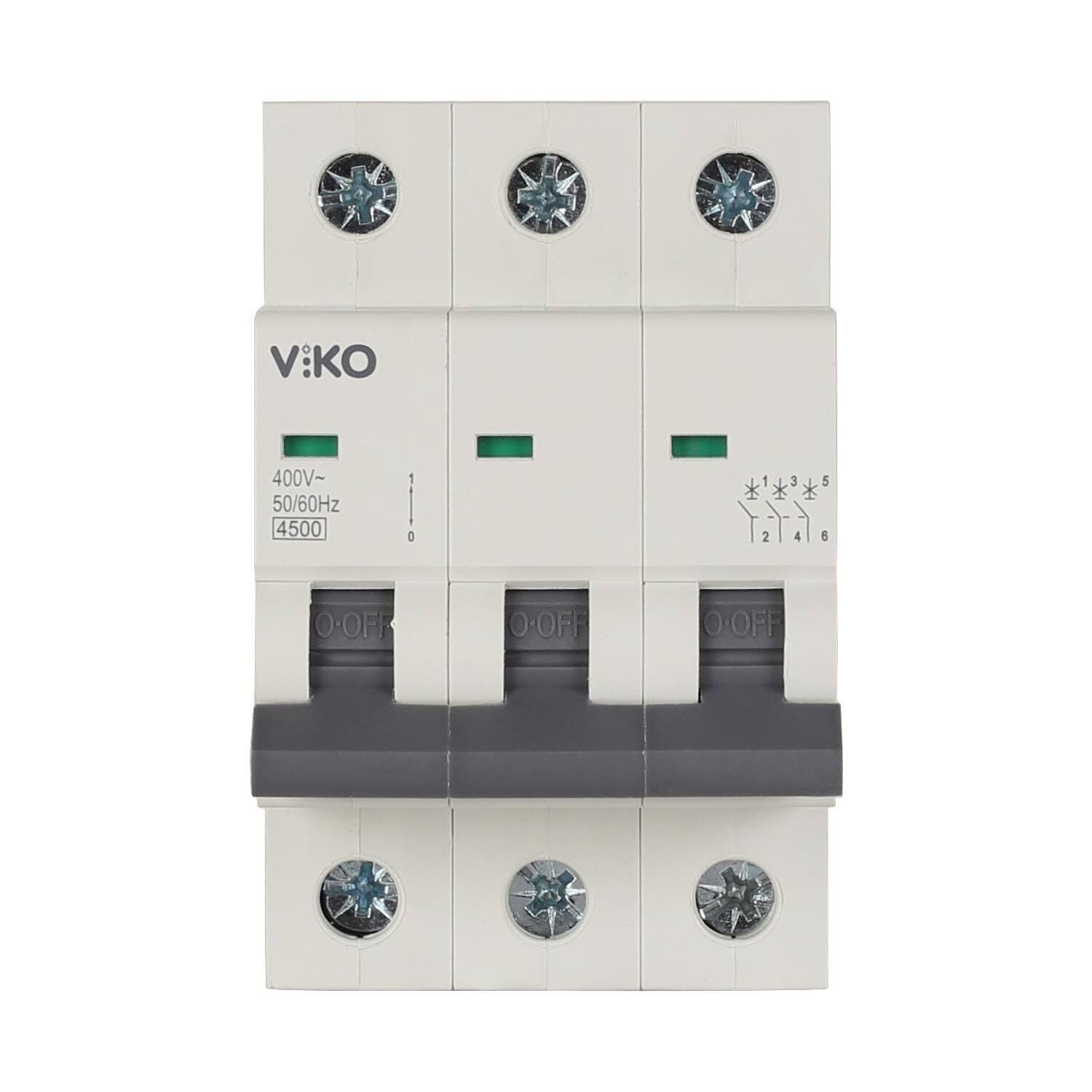

VİKO 4VTB-3C32 3X32A 4,5kA CTipi Otomatik Sigorta
VİKO 4VTB‑3C32 3×32 A 4,5 kA C Tipi Otomatik Sigorta
Bu model, üç fazlı (3 kutuplu) sistemlerde kullanılan bir otomatik sigortadır (MCB). Elektrik devrelerini aşırı akım ve kısa devre akımlarına karşı korumak amacıyla tasarlanmıştır. C tipi açma karakteristiği sayesinde, özellikle indüktif yüklerin yoğun olduğu devreler için uygundur.
Teknik Özellikler
-
Kutup sayısı: 3 — üç fazlı devreler için uygundur.
-
Anma akımı (In): 32 Amper — her bir faz için sürekli taşıyabileceği akım değeridir.
-
Kesme kapasitesi (Icn): 4,5 kA — kısa devre durumunda bu değere kadar olan akımları güvenli bir şekilde kesebilir.
-
Eğri tipi: C — C tipi sigortalar, anma akımının yaklaşık 5–10 katına kadar çıkan aşırı akımlarda açma yapar; bu da motor, pompa, klima gibi cihazların bulunduğu devreler için uygundur.
-
Nominal gerilim: Üç faz sistemlerde yaygın olarak kullanılan ~400 V AC düzeyindedir.
Kullanım Alanları
-
Üç fazlı elektrik sistemlerinde, özellikle motorlu yüklerin, kompresörlerin, pompaların veya klima sistemlerinin bulunduğu devrelerde güvenli koruma sağlar.
-
Endüstriyel ya da yarı‑endüstriyel tesislerde, pano giriş‑çıkış hatlarında veya üç fazlı cihazlardan beslenen devrelerde tercih edilir.
-
Yüksek kalkış akımı oluşan cihazların olduğu sistemlerde C tipi karakteristik sayesinde devrede gereksiz açılmaların önüne geçilir ve sistemin stabil çalışması desteklenmiş olur.
Çalışma Prensibi
Sigorta cihazı, iki ana koruma mekanizmasına sahiptir:
-
Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi keser.
-
Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi anında keser.
C tipi karakteristik, cihaz kalkışlarında oluşan yüksek geçici akımlara karşı tolerans gösterirken gerçek arıza durumunda hızla tepki verir.
Yapısal Özellikler
-
DIN rayı montajına uygun modüler bir yapıya sahiptir; pano içerisinde kolayca kurulum yapılabilir.
-
Dayanıklı gövde: Alev geciktirici plastik malzemeden üretilmiştir ve uzun süre güvenli kullanım sunar.
-
Kompakt yapı: Üç kutuplu olmasına rağmen panoda yer tasarrufu sağlar.
-
Kullanım kolaylığı: Manuel ON/OFF mandalı ile devreyi gerektiğinde elle açma/kapama imkânı vardır.
