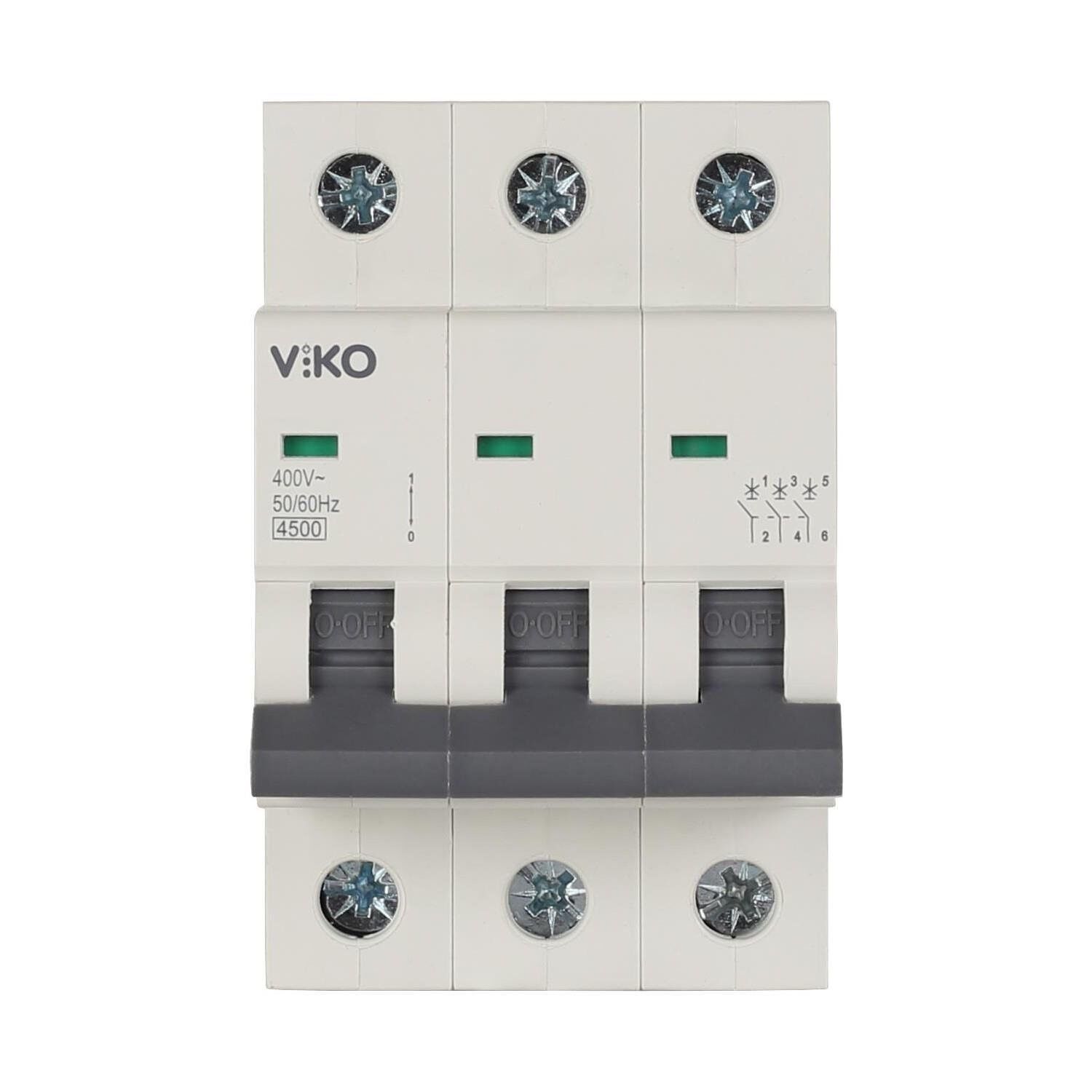

VİKO 4VTB-3C20 3X20A 4,5kA C Tipi Otomatik Sigorta
VİKO 4VTB‑3C20 3×20 A 4,5 kA C Tipi Otomatik Sigorta
Bu model, üç fazlı (3 kutuplu) sistemlerde kullanılan bir otomatik sigortadır. Elektrik devrelerini aşırı akım ve kısa devre akımlarına karşı korumak amacıyla tasarlanmıştır. C tipi açma karakteristiği sayesinde, kalkış akımı orta‑yüksek olan yüklerin bulunduğu devrelerde güvenli ve dengeli koruma sağlar.
Teknik Özellikler
-
Kutup sayısı: 3 — üç fazlı sistemlerde kullanım için uygundur.
-
Anma akımı (In): 20 Amper — her bir faz için sürekli taşınabilecek nominal akım değeridir.
-
Kesme kapasitesi (Icn): 4,5 kA — kısa devre durumunda bu değere kadar olan akımları güvenli bir şekilde kesebilir.
-
Eğri tipi: C — C tipi sigortalar, nominal akımın yaklaşık 5 ila 10 katına kadar çıkan aşırı akımlara karşı açma yapar; motor, pompa, klima gibi cihazların bulunduğu devreler için uygundur.
-
Nominal gerilim: Üç fazlı sistemlerde yaygın olarak kullanılan ~400 V AC düzeyindedir.
Kullanım Alanları
-
Üç fazlı elektrik sistemlerinde, özellikle motorlu cihazlar, kompresörler, pompa grupları, klima sistemleri gibi yüklerin bulunduğu devrelerde güvenli koruma sağlar.
-
Sanayi ya da büyük ticari tesislerde, pano giriş‑çıkış hatları veya üç fazlı cihazlardan beslenen devrelerde tercih edilir.
-
Yüksek kalkış akımı oluşan cihazların olduğu sistemlerde, C tipi karakteristik sayesinde devrede gereksiz açılmaların önüne geçer ve sistemin stabil çalışmasını destekler.
Çalışma Prensibi
Sigorta cihazı, iki ana koruma mekanizmasına sahiptir:
-
Termik koruma: Uzun süreli aşırı yük akımlarında, bimetal tabakanın ısınmasıyla devreyi açar.
-
Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma hızla devreyi keser.
C tipi yapısı sayesinde kalkış anında oluşan yüksek geçici akımları tolere ederken, gerçek arıza durumlarında devreyi güvenli şekilde keser.
Yapısal Özellikler
-
DIN rayı montajına uygun modüler tasarıma sahiptir; pano içerisinde kolay kurulum yapılabilir.
-
Dayanıklı, alev geciktirici plastik gövde ile güvenli kullanım sağlar.
-
Kompakt tasarımı sayesinde üç kutuplu olmasına rağmen panoda yer tasarrufu sağlar.
-
Manuel ON/OFF mandalı bulunur; arıza sonrası devreyi elle açıp kapama imkânı vardır.
