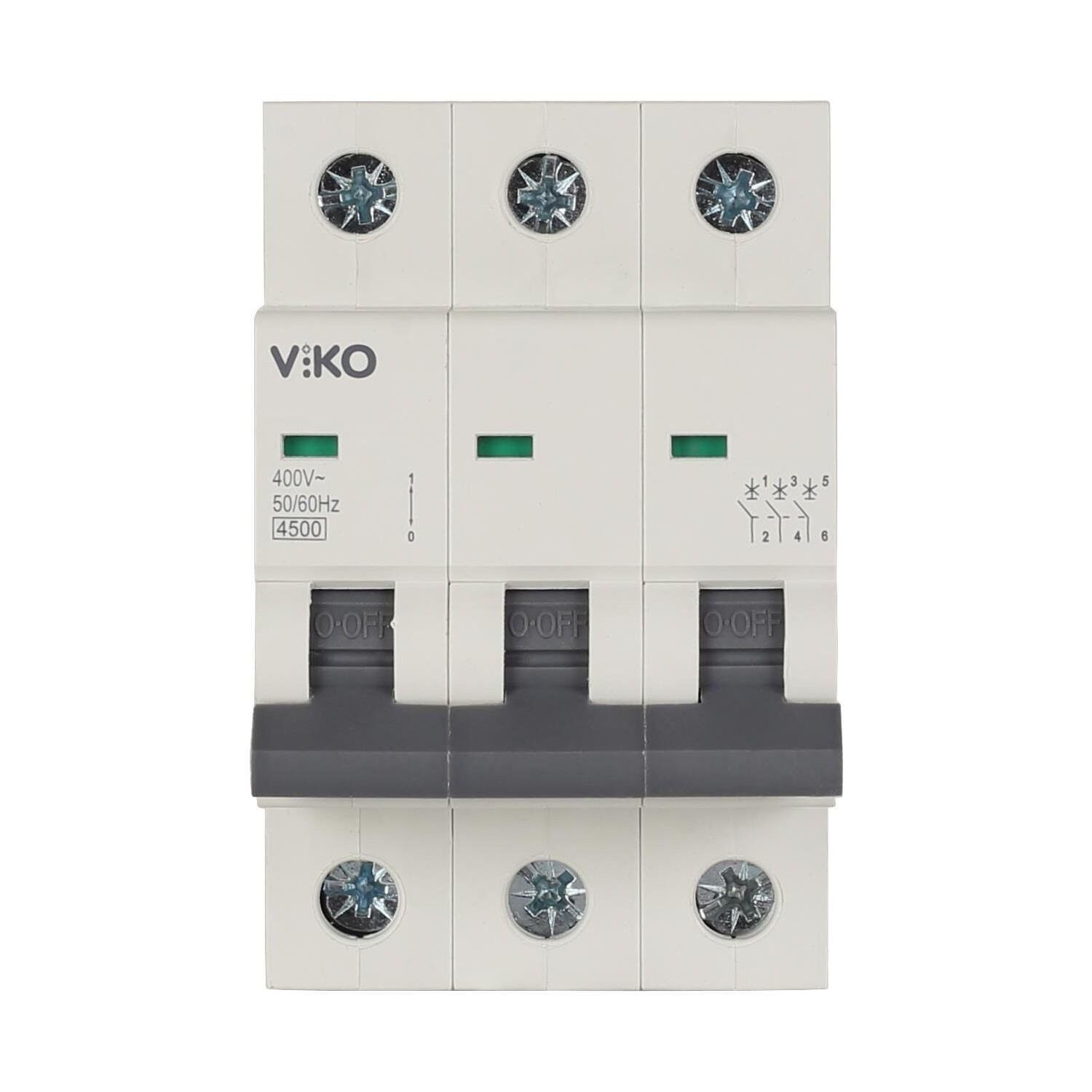

VİKO 4VTB-3C16 3X16A 4,5kA C Tipi Otomatik Sigorta
VİKO 4VTB‑3C16 3×16 A 4,5 kA C Tipi Otomatik Sigorta
Bu model, üç fazlı (3 kutuplu) sistemlerde kullanılan bir otomatik sigortadır (MCB). Elektrik devrelerini aşırı akım ve kısa devre akımlarına karşı korumak amacıyla tasarlanmıştır. C tipi açma karakteristiğine sahip olması nedeniyle, özellikle indüktif yüklerin yoğun olduğu devreler için uygundur.
Teknik Özellikler
-
Kutup sayısı: 3 kutup — üç fazlı devrelerde kullanım için uygundur.
-
Anma akımı (In): 16 Amper — her faz için sürekli taşınabilecek nominal akım değeridir.
-
Kesme kapasitesi (Icn): 4,5 kA — kısa devre anında bu değere kadar olan akımları güvenli şekilde kesebilir.
-
Eğri tipi: C — nominal akımın yaklaşık 5 ila 10 katı arasında açma yapar; motor, pompa, klima gibi kalkış akımı yüksek cihazların bulunduğu devreler için ideal.
-
Nominal gerilim: 230/400 V AC gibi üç fazlı sistem gerilimlerine uygun tasarlanmıştır.
Kullanım Alanları
-
Üç fazlı elektrik sistemlerinde, motorlu yüklerin, kompresörlerin, pompa gruplarının veya klima sistemlerinin bulunduğu devrelerde güvenli koruma sağlar.
-
Endüstriyel veya yarı endüstriyel tesislerde, üç fazlı giriş‑çıkış hattı olarak kullanılan pano sistemlerinde tercih edilir.
-
Yüksek kalkış akımı meydana getiren cihazlara sahip devrelerde C tipi açma eğrisi sayesinde devrede gereksiz açılmaların önüne geçer ve sistem stabilitesini artırır.
Çalışma Prensibi
Sigorta, iki temel koruma mekanizmasına sahiptir:
-
Termik koruma: Uzun süreli aşırı yük akımlarında bimetal şerit ısınarak devreyi açar.
-
Manyetik koruma: Ani kısa devre akımlarında elektromanyetik alan oluşarak devreyi kısa sürede keser.
C tipi yapısı sayesinde, kalkış sırasında oluşan yüksek geçici akımları göze alarak açma eşiğini biraz yukarıda tutar, böylece devreyi gereksiz yere kesmeden koruma sağlar.
Yapısal Özellikler
-
DIN rayına montaja uygundur: Modüler yapı, pano içerisinde kolay kurulum sağlar.
-
Dayanıklı gövde: Alev geciktirici plastikten üretilmiş olup, pano ortamlarında güvenli kullanım sunar.
-
Kompakt tasarım: Üç kutuplu olmasına rağmen pano içerisinde yer tasarrufu sağlar.
-
Kullanıcı dostu: Manuel açma/kapama mandalı ile arıza sonrası devreyi yeniden devreye alma imkânı vardır.
