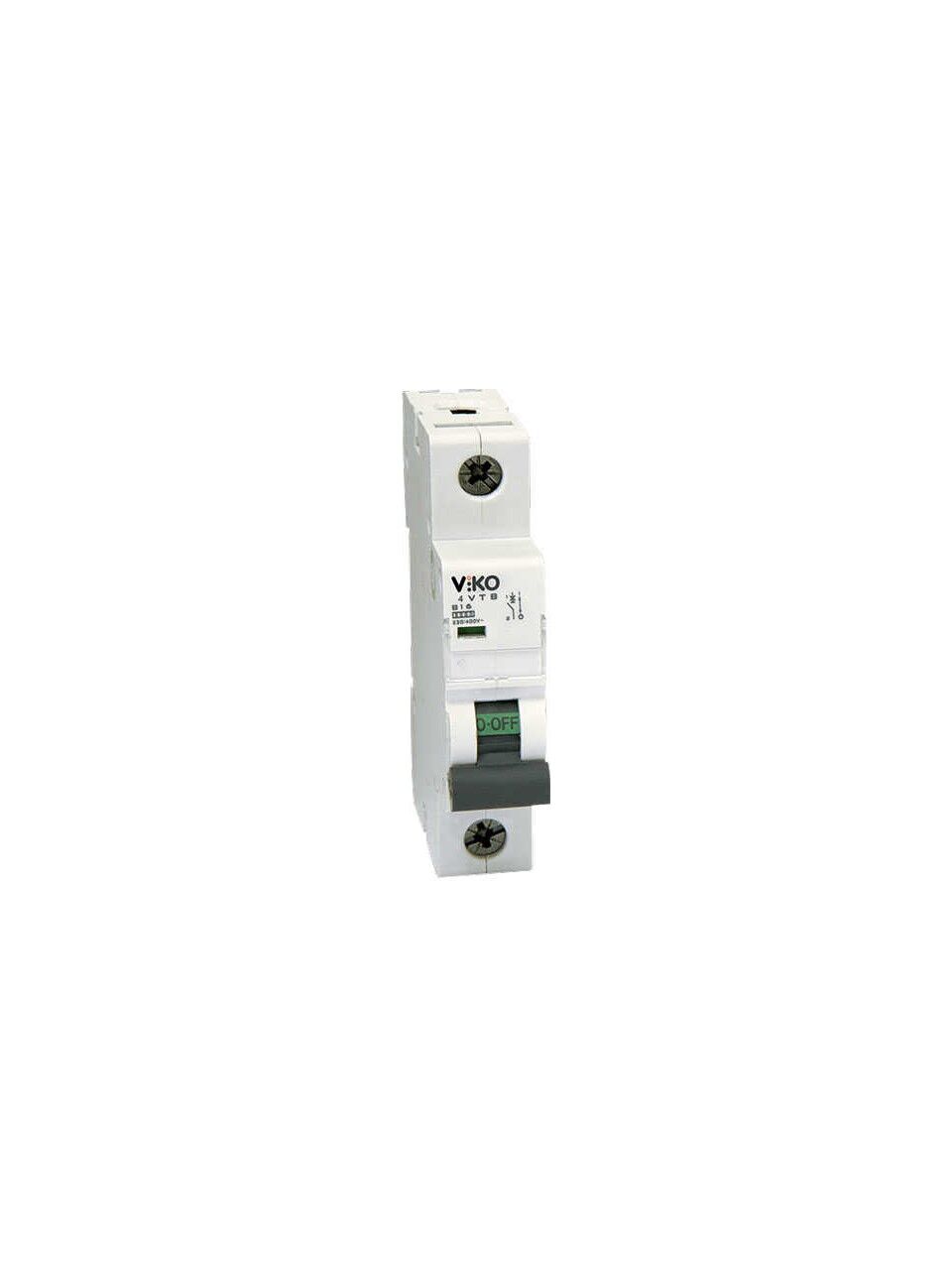

VİKO 4VTB-1C40 1X40A 4,5kA C Tipi Otomatik Sigorta

VİKO 4VTB‑1C40 1×40 A 4,5 kA C Tipi Otomatik Sigorta

Bu model, tek fazlı (1 kutuplu) sistemlerde kullanılan bir otomatik sigortadır (MCB). Elektrik devrelerini aşırı akım ve kısa devre akımlarına karşı korumak amacıyla üretilmiştir. C tipi açma karakteristiği sayesinde, özellikle kalkış akımı orta-yüksek olan yüklerin bulunduğu devrelerde güvenli ve dengeli koruma sağlar.

Teknik Özellikler

• Anma akımı (In): 40 Amper — sigortanın sürekli olarak taşıyabileceği maksimum akım değeridir.

• Kesme kapasitesi (Icn): 4,5 kA — kısa devre durumunda bu değere kadar olan akımları güvenli biçimde kesebilir.

• Eğri tipi: C — C tipi sigortalar, nominal akımın yaklaşık 5 ila 10 katı arasında açma yapar; motor, pompa, klima gibi indüktif yüklerin bulunduğu devreler için uygundur.

• Kutup sayısı: 1 — tek fazlı devrelerin korunması için uygundur.

• Nominal gerilim: 230 V AC civarındadır (monofaz sistemler için).

Kullanım Alanları

• Tek fazlı devrelerde, özellikle motorlu cihazlar, klima sistemleri, pompalar gibi kalkış akımı yüksek cihazların bulunduğu devreler.

• Orta-yüksek akım gereksinimi olan tek fazlı tesislerde.

• Direnç ve indüktif yüklerin bulunduğu sistemlerde, C tipi karakteristiği ile güvenli koruma sağlar.

Çalışma Prensibi

• Termik koruma: Uzun süreli aşırı yük akımında bimetal elemanın ısınmasıyla devreyi keser.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik sistem devreyi anında keser.

C tipi yapısı sayesinde kalkış anındaki yüksek akımları tolere ederken gerçek arıza anında hızla devreyi keserek güvenliği sağlar.

Yapısal Özellikler

• DIN rayı montajına uygun, modüler tasarım.

• Dayanıklı, alev geciktirici plastik gövde.

• Kompakt tasarım, pano içinde alan tasarrufu sağlar.

• Manuel ON/OFF mandalı ile devreyi gerektiğinde açıp kapama imkanı.
