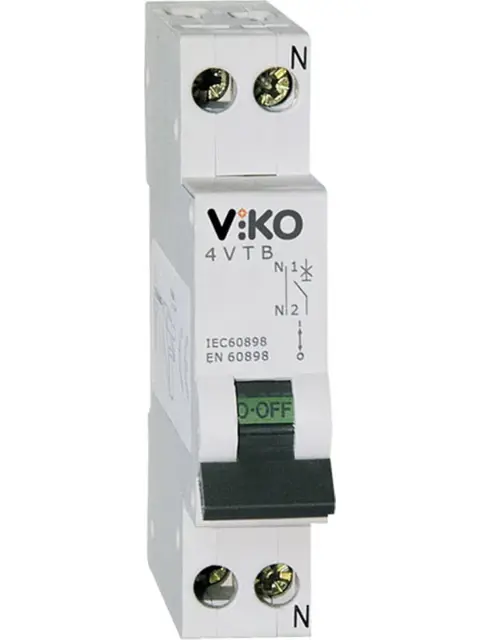

VİKO 4VTB-1C20 1X20A 4,5kA C Tipi Otomatik Sigorta
VİKO 4VTB‑1C20 1×20 A 4,5 kA C Tipi Otomatik Sigorta
Bu model, tek fazlı (1 kutuplu) sistemlerde kullanılan bir otomatik sigortadır. Devreyi aşırı akım ve kısa devre gibi durumlardan korumak amacıyla tasarlanmış olup, C tipi açma karakteristiğine sahiptir — daha yüksek kalkış akımı olasılığı olan yüklerin bulunduğu devrelerde tercih edilir.
Teknik Özellikler
-
Anma akımı (In): 20 Amper — sigortanın sürekli taşıyabileceği nominal akım değeridir.
-
Kesme kapasitesi (Icn): 4,5 kA — kısa devre durumunda bu değere kadar akımların güvenle kesilebilmesini sağlar.
-
Eğri tipi: C — Bu tip sigortalar, nominal akımın yaklaşık 5 ila 10 katı kadar çıkan aşırı akımlarda açma yapar; motor, pompa, klima gibi indüktif yüklerin bulunduğu devreler için uygundur.
-
Kutup sayısı: 1 — tek fazlı devreler için tasarlanmıştır.
-
Nominal gerilim: Tek fazlı sistemlerde yaygın olan ~230 V AC seviyelerindedir.
Kullanım Alanları
-
Tek fazlı elektrik sistemlerinde, özellikle motor, pompa, klima gibi cihazların yer aldığı devrelerde kullanılması uygundur.
-
Orta düzey kalkış akımı gerektiren tek fazlı hatlarda tercih edilir.
-
Hem direnç tipi hem de indüktif yüklerin bulunduğu sistemlerde, C tipi eğri sayesinde devreyi gereksiz kesmeye karşı korur ve sistem stabilitesine katkı sağlar.
Çalışma Prensibi
-
Termik koruma: Uzun süreli aşırı yük akımında bimetal elemanın ısınarak devreyi açmasını sağlar.
-
Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi hızlıca keser.
C tipi eğri sayesinde, cihazların kalkışı sırasında oluşan geçici yüksek akımlara karşı tolerans gösterir; ancak gerçek bir arıza durumunda hemen devreyi keserek güvenliği sağlar.
Yapısal Özellikler
-
DIN rayı montajına uygun modüler bir tasarıma sahiptir — elektrik panolarında kolay kurulum sağlar.
-
Dayanıklı, alev geciktirici plastik gövde ile güvenli kullanım sunar.
-
Kompakt yapısıyla pano içinde yer tasarrufu sağlar.
-
Manuel ON/OFF mandalı ile devre gerektiğinde elle açıp kapatılabilir.
