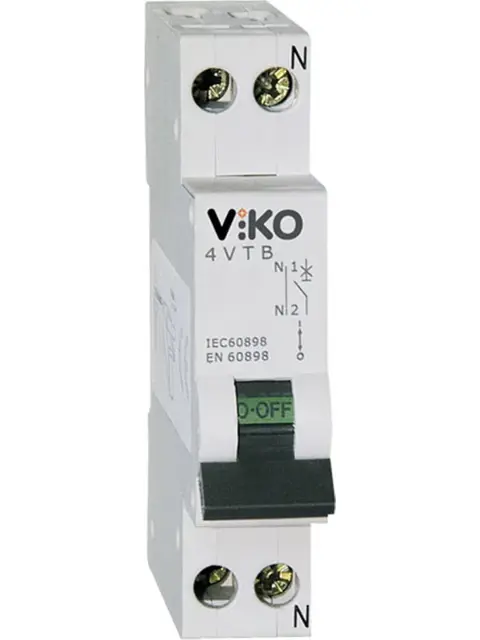

VİKO 4VTB-1C16 1X16A 4,5kA C Tipi Otomatik Sigorta

VİKO 4VTB‑1C16 1×16 A 4,5 kA C Tipi Otomatik Sigorta

Bu model, tek fazlı (1 kutuplu) sistemlerde kullanılan bir otomatik sigortadır. Elektrik devrelerini aşırı akım ve kısa devre akımlarına karşı korumak üzere tasarlanmıştır. C tipi açma karakteristiği sayesinde, indüktif veya kalkış akımı orta seviyede olan yüklerin bulunduğu devrelerde güvenli bir koruma sağlar.

Teknik Özellikler

• Anma akımı (In): 16 Amper — sigortanın sürekli olarak taşıyabileceği maksimum akım değeridir.

• Kesme kapasitesi (Icn): 4,5 kA — kısa devre anında bu değere kadar olan akımları güvenli biçimde kesebilir.

• Eğri tipi: C — C tipi sigortalar, nominal akımın yaklaşık 5‑10 katı arasında açma yapar. Bu nedenle motorlar, pompalar, klima gibi orta kalkış akımlı yüklerin bulunduğu devrelerde uygundur.

• Kutup sayısı: 1 — tek fazlı devrelerin korunması için uygundur.

• Nominal gerilim: Yaklaşık 230 V AC (monofaz sistemler için).

Kullanım Alanları

• Ev, ofis veya küçük ölçekli ticari tesislerde, tek fazlı devrelerde kullanılır.

• Özellikle motor, pompa, klima gibi cihazların yer aldığı devrelerde, kalkış anındaki yüksek akımlara karşı C tipi eğri ile güvenli koruma sağlar.

• Direnç tipi yüklerin yanı sıra, orta indüktif yükün bulunduğu sistemlerde tercih edilir.

Çalışma Prensibi

Sigorta, iki ayrı koruma mekanizmasına sahiptir:

• Termik koruma: Uzun süreli aşırı yük akımında bimetal elemanın ısınarak devreyi açması.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi anında keser.
  C tipi yapısı sayesinde kalkış sırasında oluşan yüksek akım geçici durumlarına karşı tolerans gösterirken gerçek arızada hızlı tepki verir.

Yapısal Özellikler

• DIN rayı montajına uygun, modüler bir yapıya sahiptir.

• Dayanıklı, alev geciktirici plastik gövdeye sahiptir ve uzun ömürlü kullanım sunar.

• Kompakt tasarımı sayesinde pano içinde yer tasarrufu sağlar.

• Manuel ON/OFF mandalı ile devreyi gerektiğinde elle açıp kapama imkânı vardır.
