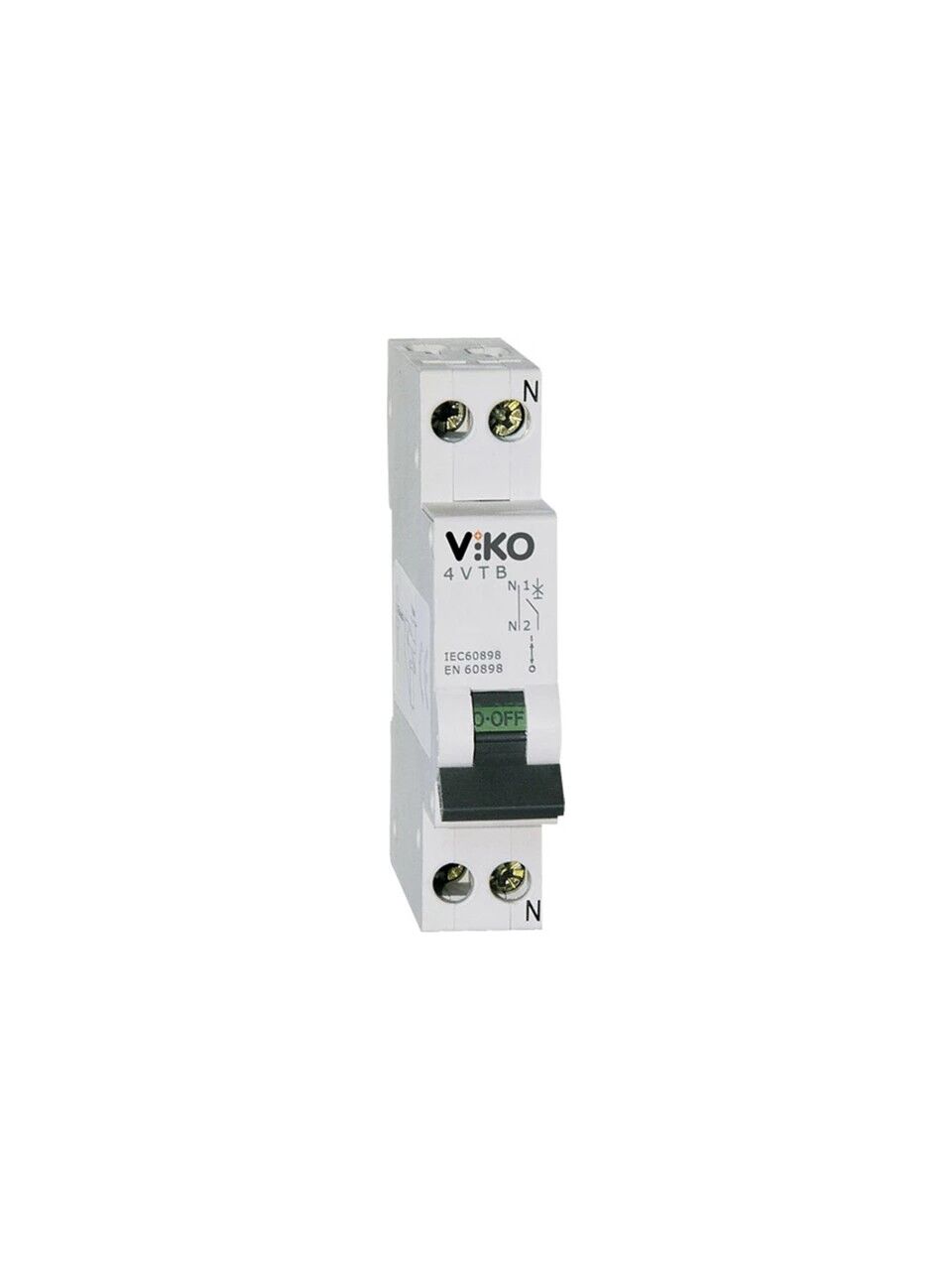

VİKO 4VTB-1C10 1X10A 4,5kA C Tipi Otomatik Sigorta

VİKO 4VTB‑1C10 1×10A 4,5 kA C Tipi Otomatik Sigorta

Bu model, tek fazlı (1 kutuplu) sistemlerde kullanılan bir otomatik sigortadır. Elektrik devrelerini aşırı akım ve kısa devre akımlarına karşı korumak üzere tasarlanmıştır. C tipi açma karakteristiği sayesinde, orta ya da kalkış akımı biraz daha yüksek olan cihazların bulunduğu devrelerde güvenli bir koruma sağlar.

Teknik Özellikler

• Anma akımı (In): 10 Amper — sigortanın sürekli olarak taşıyabileceği maksimum akım değeridir.

• Kesme kapasitesi (Icn): 4,5 kA — kısa devre durumunda bu değere kadar olan akımları güvenli biçimde kesebilir.

• Eğri tipi: C — C tipi sigortalar, nominal akımın yaklaşık 5 ila 10 katı kadar çıkabilecek aşırı akımlara karşı açma yapar; bu da motor, pompa, klima gibi indüktif yüklerin bulunduğu devreler için uygundur.

• Kutup sayısı: 1 — tek fazlı devrelerin korunması için uygundur.

• Nominal gerilim: Tek fazlı sistemlerde yaygın olan yaklaşık 230 V AC kullanımı için tasarlanmıştır.

Kullanım Alanları

• Ev, ofis ve küçük ticari tesislerde tek fazlı devrelerde tercih edilir.

• Özellikle motor, pompa, klima gibi cihazların ya da kısa kalkış akımı oluşabilecek yüklerin bulunduğu devrelerde, bu C tipi karakteristiği ile güvenli koruma sağlar.

• Direnç tipi yüklerin yanı sıra, indüktif ya da karışık yüklerin bulunduğu sistemlerde tercih edilebilir.

Çalışma Prensibi

• Termik koruma: Uzun süreli aşırı yük akımlarında bimetal şerit ısınarak devreyi açar.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi hızlıca keser.
  C tipi yapı sayesinde cihazların kalkışında oluşan geçici yüksek akımlara tolerans gösterirken, gerçek arıza durumlarında devreyi güvenli şekilde keser.

Yapısal Özellikler

• DIN rayına montaja uygun, modüler yapıda tasarlanmıştır.

• Dayanıklı, alev geciktirici plastik gövdeye sahiptir; pano içindeki güvenli kullanımı destekler.

• Kompakt tasarımı sayesinde pano içinde yer açısından avantaj sağlar.

• Manuel ON/OFF mandalı ile devre gerektiğinde elle açılıp kapatılabilir.
