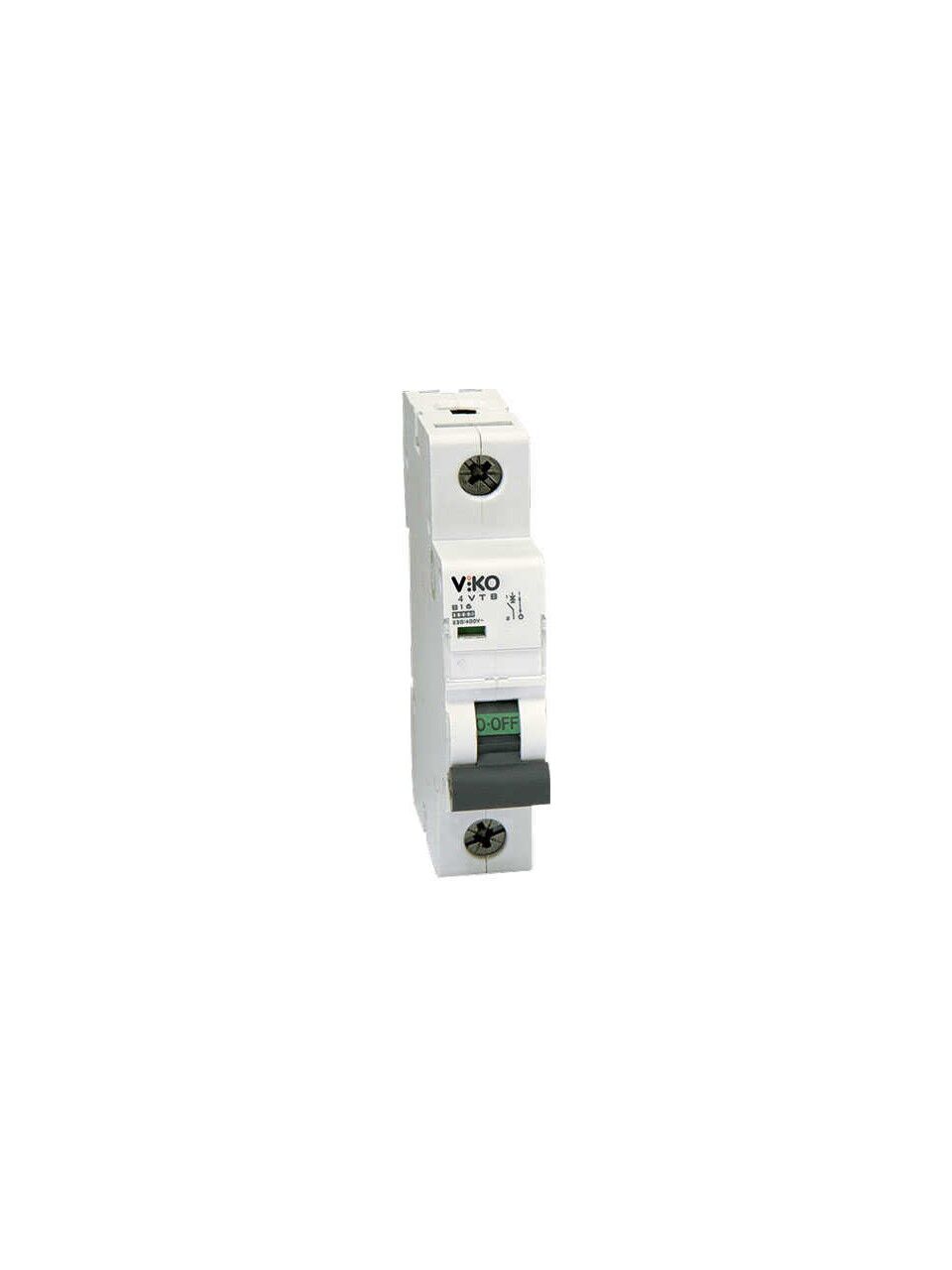

VİKO 4VTB-1C06 1X6A 4,5kA C Tipi Otomatik Sigorta
VİKO 4VTB‑1C06 1×6 A 4,5 kA C Tipi Otomatik Sigorta
Bu model, tek fazlı (1 kutuplu) sistemlerde kullanılan bir otomatik sigortadır. Aşırı akım ve kısa devre akımlarına karşı koruma sağlayacak şekilde tasarlanmıştır ve C tipi açma karakteristiği ile orta‑kalkış akımı olan cihazların bulunduğu devrelerde güvenli koruma sunar.
Teknik Özellikler
-
Anma akımı (In): 6 Amper — sigortanın bu değere kadar sürekli çalışabileceği akım değeri.
-
Kesme kapasitesi (Icn): 4,5 kA — kısa devre halinde bu değere kadar olan akımları güvenli şekilde kesebilir.
-
Eğri tipi: C — Bu tip sigortalar, nominal akımın yaklaşık 5 ila 10 kat kadar olan aşırı akımlarda açma yapar; bu yüzden motor, pompa, klima gibi kalkış akımı daha yüksek olan yüklerin bulunduğu devreler için uygundur.
-
Kutup sayısı: 1 — tek fazlı devre koruması için uygundur.
-
Nominal gerilim: Yaklaşık 230 V AC civarında tek faz sistemler için tasarlanmıştır.
Kullanım Alanları
-
Ev, ofis ya da küçük ticari tesislerde tek fazlı devrelerde kullanım için uygundur.
-
Özellikle motor, pompa, klima gibi cihazların bulunduğu devrelerde; kalkış esnasında oluşan yüksek akımlara karşı C tipi eğri sayesinde stabil davranır.
-
Hem direnç tipi yüklerin hem de orta düzey indüktif yüklerin bulunduğu devrelerde güvenli koruma sağlar.
Çalışma Prensibi
-
Termik koruma: Uzun süreli aşırı yük akımı durumunda bimetal mekanizması ısınarak devreyi açar.
-
Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi anında keser.
C tipi karakteristiği sayesinde, devreye takılı cihazların kalkış akımlarındaki geçici artışlara karşı tolerans gösterirken gerçek arıza durumlarında hızlı tepki verir.
Yapısal Özellikler
-
DIN rayı montajına uygun şekilde modüler yapıda tasarlanmıştır.
-
dayanıklı, alev geciktirici plastik gövdesi vardır; pano içerisindeki kullanım için uygundur.
-
Kompakt tasarımı sayesinde pano içinde yer tasarrufu sağlar.
-
Manuel ON/OFF mandalı ile devreyi ihtiyaç halinde elle açıp kapama imkânı sunar.
