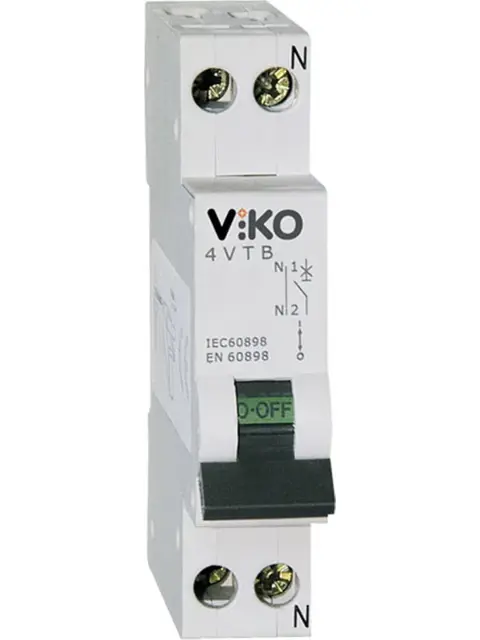

VİKO 4VTB-1C04 1X4A 4,5kA C TİPİ OTOMATİK SİGORTA
VİKO 4VTB‑1C04 1×4A 4,5 kA C Tipi Otomatik Sigorta
Bu model, tek fazlı (1 kutuplu) sistemlerde kullanılan bir otomatik sigortadır. Devreyi aşırı akım ve kısa devre gibi durumlara karşı korumak amacıyla tasarlanmıştır ve “C tipi” açma karakteristiğine sahiptir — yani kalkış akımı orta düzeyde olan yüklerin bulunduğu devrelerde daha uygun bir koruma sağlar.
Teknik Özellikler
-
Anma akımı (In): 4 Amper — sigortanın sürekli olarak taşıyabileceği nominal akım değeridir.
-
Kesme kapasitesi (Icn): 4,5 kA — kısa devre durumlarında bu değere kadar olan akımları güvenle kesebilir.
-
Eğri tipi: C — C tipi sigortalar, nominal akımın yaklaşık 5 ila 10 katı kadar çıkan aşırı akımlarda açma yapar; bu da orta kalkış akımlı indüktif yüklerin bulunduğu devrelerde avantaj sağlar.
-
Kutup sayısı: 1 — tek fazlı devre koruması için uygundur.
-
Nominal gerilim: ~230 V AC düzeyinde standart tek faz sistemler için uygundur.
Kullanım Alanları
-
Ev, ofis veya küçük ticari tesislerde tek fazlı devrelerde kullanımı uygundur.
-
Özellikle motor, pompa, klima dış ünitesi gibi cihazların bulunduğu devrelerde, kalkış akımı biraz daha yüksek olabileceği için C tipi eğrili ürünlerin tercih edilmesi mantıklıdır.
-
Direnç tipi yüklerin yanı sıra orta seviyede indüktif yüklerin bulunduğu sistemlerde stabil çalışma imkânı sunar.
Çalışma Prensibi
-
Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi açar.
-
Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi hızlıca keser.
C tipi karakteristik sayesinde, devreye bağlı cihazların kalkışı sırasında oluşan yüksek geçici akımlara tolerans gösterirken gerçek arıza halinde devreyi güvenle keser.
Yapısal Özellikler
-
DIN rayı montajına uygun modüler tasarıma sahiptir — pano içerisinde kolay kurulum sunar.
-
Dayanıklı, alev geciktirici plastik gövdeye sahiptir; pano ortamlarında güvenli kullanım sağlar.
-
Kompakt yapısıyla pano içindeki yer tasarrufuna katkı sağlar.
-
Manuel ON/OFF mandalı sayesinde devreyi elle açıp kapatma imkânı vardır.
