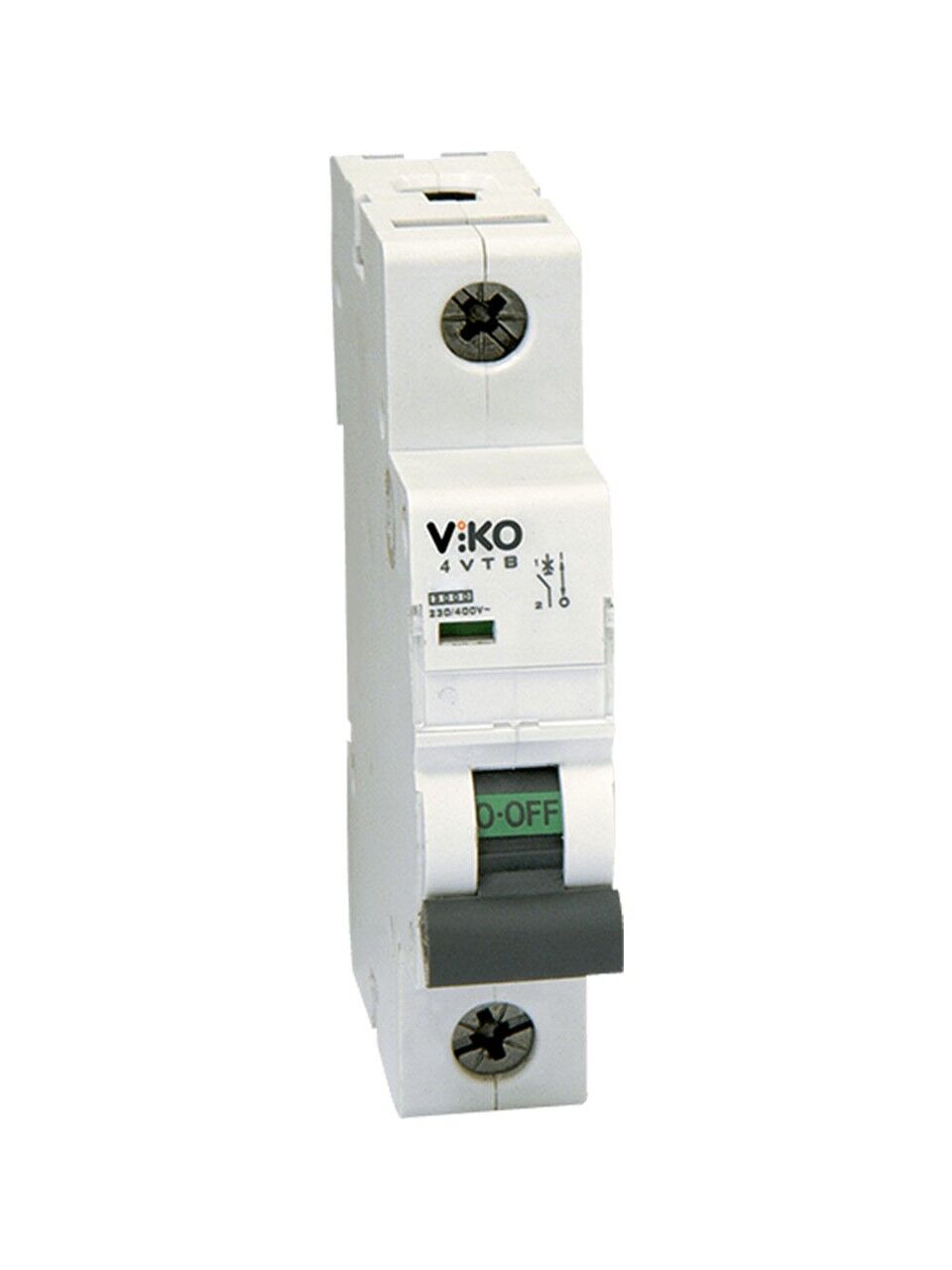

VİKO 4VTB-1B40 1X40A 4,5kA B Tipi Otomatik Sigorta

VİKO 4VTB‑1B40 1×40A 4,5 kA B Tipi Otomatik Sigorta

Bu model, tek fazlı (1 kutuplu) sistemlerde kullanılan bir otomatik sigortadır. Elektrik devrelerini aşırı akım ve kısa devre akımlarına karşı korumak amacıyla üretilmiştir. B tipi açma karakteristiği sayesinde, düşük kalkış akımı çeken yüklerin bulunduğu devrelerde hızlı ve güvenli koruma sağlar.

Teknik Özellikler

• Anma akımı (In): 40 Amper — sigortanın sürekli olarak taşıyabileceği maksimum akım değeridir.

• Kesme kapasitesi (Icn): 4,5 kA — kısa devre durumunda bu değere kadar olan akımları güvenli biçimde kesebilir.

• Eğri tipi: B — B tipi sigortalar nominal akımın yaklaşık 3 ila 5 katı arasında açma yapar. Bu nedenle aydınlatma devreleri, priz hatları ve düşük kalkış akımlı cihazların bulunduğu devrelerde uygundur.

• Kutup sayısı: 1 — tek fazlı devrelerin korunması için uygundur.

• Nominal gerilim: Yaklaşık 230 V AC civarındadır (monofaz sistemler için).

Kullanım Alanları

• Ev, ofis ve küçük ticari tesislerde tek fazlı devrelerde yaygın olarak kullanılır.

• Özellikle priz devreleri, aydınlatma hatları, düşük ve orta güçteki cihazların bulunduğu sistemler için uygun bir koruma sağlar.

• B tipi karakteristiği sayesinde, cihaz kalkışı sırasında oluşan geçici akımlara karşı toleranslıdır ve gereksiz açmaları önler.

Çalışma Prensibi

Sigorta, iki koruma mekanizmasıyla çalışır:

• Termik koruma: Uzun süreli aşırı akım durumlarında bimetal mekanizması ısınarak devreyi açar.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik sistem devreyi anında keser.

Bu sayede hem uzun süreli aşırı yüklenmelere hem de ani kısa devrelere karşı güvenli koruma sağlar.

Yapısal Özellikler

• DIN rayı montajına uygun, modüler bir yapıdadır.

• Dayanıklı, alev geciktirici plastik gövdeye sahiptir ve pano içerisinde güvenli kullanım sunar.

• Kompakt tasarımı sayesinde pano içinde yer tasarrufu sağlar.

• Manuel açma–kapama mandalı ile devreyi elle kontrol etmek mümkündür.
