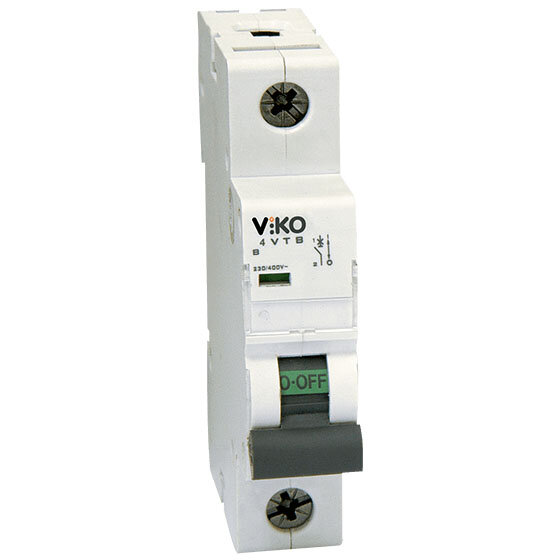

VİKO 4VTB-1B20 1X20A 4,5kA B Tipi Otomatik Sigorta

VİKO 4VTB-1B20 4,5kA 1x20A B Tipi Otomatik Sigorta

Bu model, tek fazlı (1 kutuplu) sistemlerde kullanılan bir otomatik sigortadır (MCB). Elektrik devrelerini aşırı akım ve kısa devre akımlarına karşı korumak amacıyla tasarlanmıştır. B tipi açma karakteristiği sayesinde, düşük kalkış akımı çeken yüklerin bulunduğu devrelerde hızlı ve güvenli koruma sağlar.

Teknik Özellikler:

• Anma akımı (In): 20 Amper — sigortanın sürekli olarak taşıyabileceği nominal akım değeridir.

• Kesme kapasitesi (Icn): 4,5 kA — kısa devre durumunda bu değere kadar olan akımları güvenli bir şekilde kesebilir.

• Eğri tipi: B — B tipi sigortalar nominal akımın 3 ila 5 katı arasında açma yapar. Bu özellik, aydınlatma, priz devreleri ve düşük kalkış akımlı cihazlar için idealdir.

• Kutup sayısı: 1 — tek fazlı devrelerin korunması için uygundur.

• Nominal gerilim: 230 V AC civarındadır.

Kullanım Alanları:

Bu model, ev, ofis ve küçük ticari tesisatlarda yaygın olarak kullanılır.
Özellikle aydınlatma devreleri, priz hatları, elektrikli cihazlar ve küçük ısıtıcıların bulunduğu sistemlerde güvenli koruma sağlar.
B tipi karakteristiği sayesinde, hassas ve düşük kalkış akımlı yüklerin bulunduğu devrelerde gereksiz açmaları önleyerek istikrarlı bir çalışma sunar.

Çalışma Prensibi:

Sigorta, iki koruma mekanizmasıyla çalışır:

• Termik koruma: Uzun süreli aşırı akım durumlarında bimetal mekanizması ısınarak devreyi açar.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik sistem devreyi anında keser.

Bu iki mekanizma sayesinde hem uzun süreli aşırı yüklenmelere hem de ani kısa devre durumlarına karşı güvenli koruma sağlanır.

Yapısal Özellikler:

• DIN rayı montajına uygun modüler bir tasarıma sahiptir.

• Kompakt yapısı sayesinde elektrik panolarında yer tasarrufu sağlar.

• Alev geciktirici plastik gövde uzun ömürlü ve güvenli bir kullanım sunar.

• Manuel olarak açma–kapama işlemi yapılabilir.
