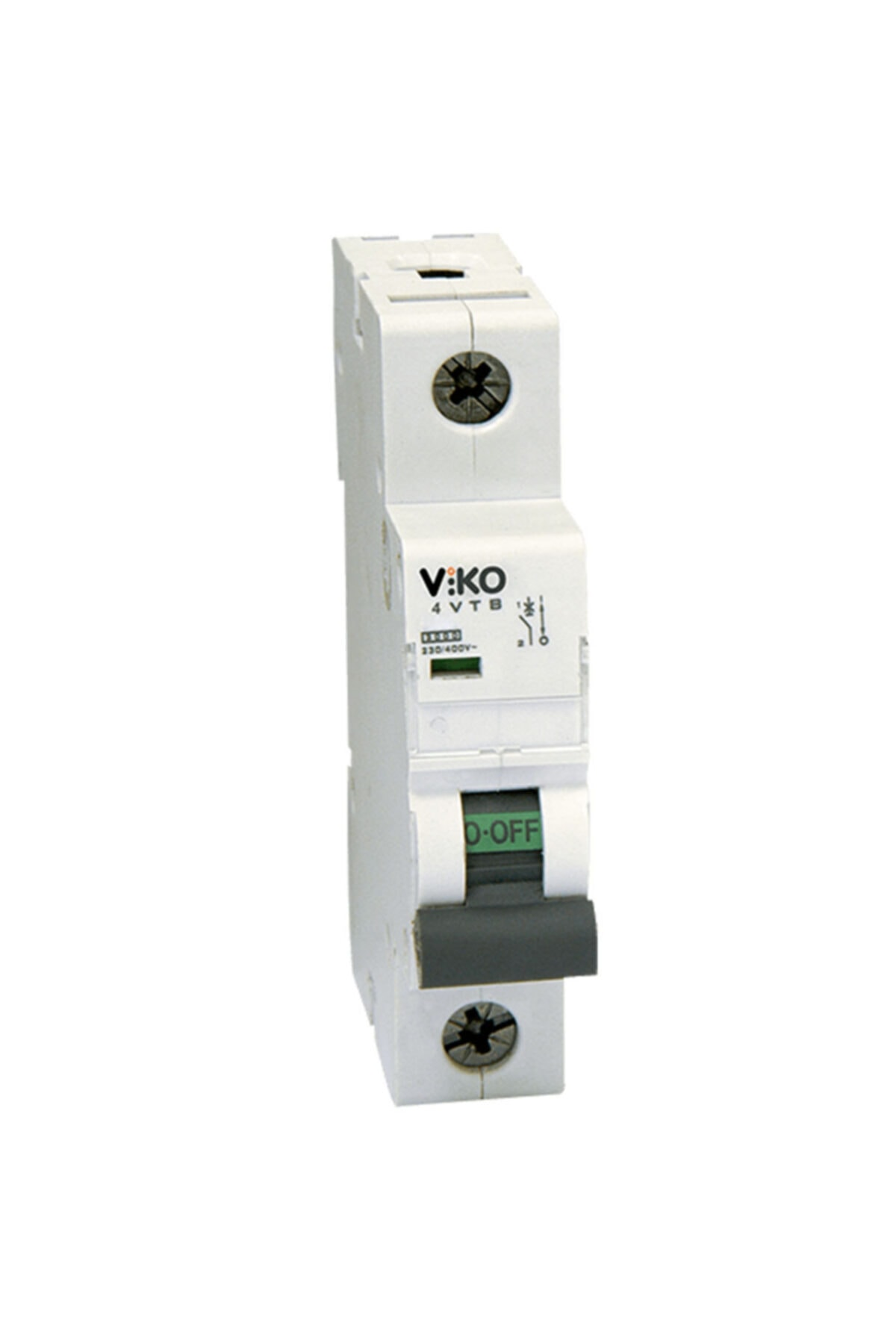

VİKO 4VTB-1B06 1X6A 4,5kA B Tipi Otomatik Sigorta
VİKO 4VTB‑1B06 1×6 A 4,5 kA B Tipi Otomatik Sigorta
Genel Tanım
Bu ürün, tek fazlı (1 kutuplu) bir otomatik sigortadır. Elektrik devrelerini aşırı akım ve kısa devre durumlarına karşı korumak üzere tasarlanmıştır. “B tipi” açma karakteristiğine sahip olması, düşük kalkış akımlı yüklerin bulunduğu devrelerde hızlı ve güvenilir bir koruma sağlar.
Teknik Özellikler
-
Anma akımı (In): 6 Amper — sigortanın sürekli olarak taşıyabileceği nominal akım değeridir.
-
Kesme kapasitesi (Icn): 4,5 kA — kısa devre anında bu değere kadar olan akımları güvenli biçimde kesebilir.
-
Eğri tipi: B — B tipi sigortalar, nominal akımın yaklaşık 3 ila 5 katı arasında açma yapar; bu nedenle özellikle priz devreleri, aydınlatma hatları gibi düşük kalkış akımlı yüklerin bulunduğu devrelerde uygundur.
-
Kutup sayısı: 1 — tek fazlı sistemlerde devre koruması için uygundur.
-
Nominal gerilim: Yaklaşık 230 V AC civarındadır (tek fazlı kullanım için tasarlanmıştır).
Kullanım Alanları
-
Evsel veya küçük ticari tesisatlarda tek fazlı devrelerin korunması için uygundur.
-
Özellikle aydınlatma devreleri, priz hatları ve düşük güçlü elektrikli cihazların bulunduğu devrelerde tercih edilir.
-
Kalkış akımı yüksek olmayan, direnç tipi veya hafif indüktif yüklerin bulunduğu sistemlerde güvenli bir seçenek sunar.
Çalışma Prensibi
-
Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi açar.
-
Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi anında keser.
B tipi eğri karakteristiği sayesinde cihazın kalkışında oluşabilecek küçük akım sıçramalarına karşı toleranslıdır; ancak gerçek arıza durumunda hızlı ve doğru bir şekilde devreyi keser.
Yapısal Özellikler
-
DIN rayına montaj için uygun modüler bir yapısı vardır.
-
Dayanıklı ve alev geciktirici plastik gövdesi ile elektrik panolarında güvenli kullanım sağlar.
-
Kompakt tasarımı sayesinde pano içinde yer tasarrufu sağlar.
-
Elle açma-kapama mandalı bulunur; arıza sonrası devreyi elle kontrol etmek mümkündür.
