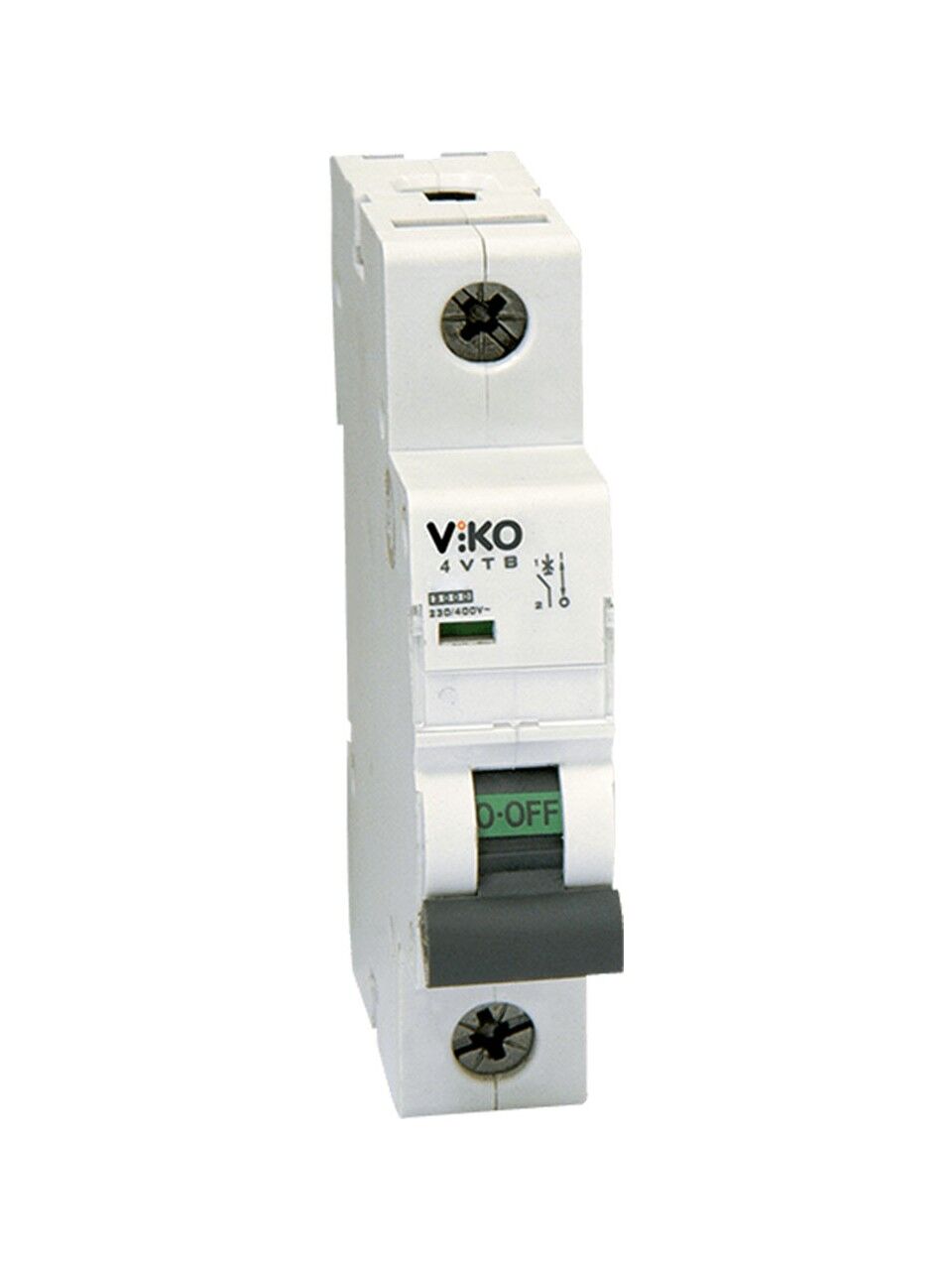

VİKO 4VTB-1B04 1X4A 4,5kA B Tipi Otomatik Sigorta
VİKO 4VTB‑1B04 1×4A 4,5 kA B Tipi Otomatik Sigorta
Bu model, tek fazlı (1 kutuplu) sistemlerde kullanılan bir otomatik sigortadır (MCB). Elektrik devrelerini aşırı akım ve kısa devre akımlarına karşı korumak amacıyla tasarlanmıştır. B tipi açma karakteristiği sayesinde, düşük kalkış akımlı yüklerin bulunduğu devrelerde hızlı ve güvenli koruma sağlar.
Teknik Özellikler
-
Anma akımı (In): 4 Amper — sigortanın sürekli olarak taşıyabileceği maksimum akım değeridir.
-
Kesme kapasitesi (Icn): 4,5 kA — kısa devre durumunda bu değere kadar olan akımları güvenli biçimde kesebilir.
-
Eğri tipi: B — B tipi sigortalar nominal akımın yaklaşık 3 ila 5 katı arasında açma yapar. Bu nedenle aydınlatma devreleri, priz hatları ve düşük kalkış akımlı cihazların bulunduğu devrelerde uygundur.
-
Kutup sayısı: 1 — tek fazlı devrelerin korunması için uygundur.
-
Nominal gerilim: Yaklaşık 230 V AC civarındadır.
Kullanım Alanları
Bu model, evsel veya ofis tipi tesisatlarda priz devreleri, aydınlatma hatları, elektronik cihazların bulunduğu devreler gibi düşük güçlü ve dirençli yüklerin korunmasında kullanılmak üzere uygundur.
B tipi eğri karakteristiği sayesinde, hassas cihazların bulunduğu devrelerde gereksiz açmaları önler ve sistemin stabil çalışmasını destekler.
Çalışma Prensibi
Sigorta, iki ayrı koruma mekanizmasına sahiptir:
-
Termik koruma: Uzun süreli aşırı yük akımlarında bimetal mekanizmanın ısınarak devreyi açması.
-
Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizmanın devreyi anında kesmesi.
B tipi eğri yapısı sayesinde, cihaz kalkışındaki küçük akım sıçramalarına karşı tolerans sağlar; ancak gerçek arıza durumunda hızlı tepki verir.
Yapısal Özellikler
-
DIN rayı montajına uygun, modüler bir yapıdadır.
-
Dayanıklı, alev geciktirici plastik gövdeye sahiptir ve pano içerisinde güvenli kullanım sunar.
-
Kompakt tasarımı sayesinde pano içinde yer tasarrufu sağlar.
-
Manuel olarak açma/kapama mandalı ile devreyi elle kontrol etmek mümkündür.
