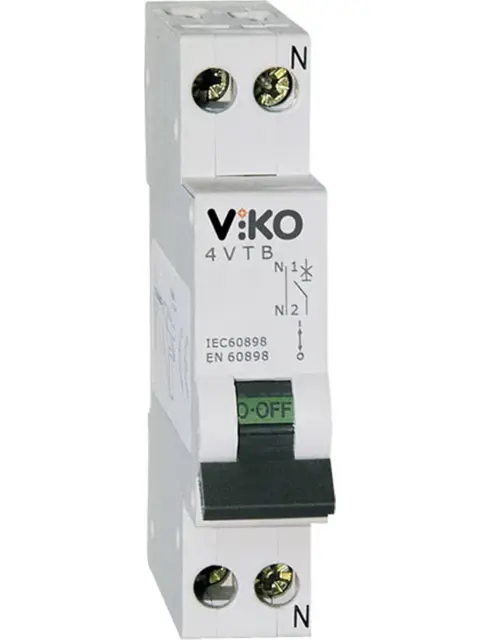

VİKO 4VTB-1B02 4,5kA1X2A B Tipi Otomatik Sigorta

VİKO 4VTB‑1B02 1×2 A 4,5 kA B Tipi Otomatik Sigorta

Bu model, tek fazlı (1 kutuplu) sistemlerde kullanılan bir otomatik sigortadır. Elektrik devrelerini aşırı akım ve kısa devre akımlarına karşı korumak üzere tasarlanmıştır.
B tipi açma karakteristiğine sahip olması, düşük kalkış akımlı yüklerin bulunduğu devrelerde hızlı ve güvenli bir koruma sağlar.

Teknik Özellikler

• Anma akımı (In): 2 Amper — sigortanın sürekli olarak taşıyabileceği maksimum akım değeridir.

• Kesme kapasitesi (Icn): 4,5 kA — kısa devre anında bu değere kadar olan akımlar güvenle kesilebilir.

• Eğri tipi: B — Bu tip sigortalar, nominal akımın yaklaşık 3 ila 5 katı arasında açma yapar; bu nedenle priz devreleri, aydınlatma hatları gibi düşük kalkış akımlı cihazların bulunduğu devrelerde uygundur.

• Kutup sayısı: 1 — tek fazlı sistemlerde devre koruması için uygundur.

• Nominal gerilim: ~230 V AC civarındadır (monofaze sistemler için).

Kullanım Alanları

• Ev, ofis ya da küçük ticari tesislerde tek fazlı devrelerin korunması için uygundur.

• Özellikle aydınlatma devreleri, priz hattı gibi, düşük güçlü ve direnç tipi yüklerin olduğu devrelerde tercih edilir.

• Kalkış akımı çok yüksek olmayan cihazların bulunduğu sistemlerde güvenli bir seçenek sunar.

Çalışma Prensibi

• Termik koruma: Uzun süreli aşırı akım durumlarında bimetal eleman ısınarak devreyi açar.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi anında keser.
  B tipi eğri sayesinde cihaz kalkışı sırasında oluşabilecek küçük akım sıçramalarına karşı toleranslıdır; ancak gerçek arıza durumunda hızlı ve doğru bir şekilde devreyi keser.

Yapısal Özellikler

• DIN rayına montaj için uygun modüler yapıdadır.

• Dayanıklı, alev geciktirici plastik gövdesi ile pano içerisinde güvenli kullanım sunar.

• Kompakt tasarımı sayesinde pano içinde yer tasarrufu sağlar.

• Elle açma‑kapama mandalı bulunan bir yapıdaydı; arıza veya bakım sonrası devrenin elle kontrol edilmesine imkan tanır.
