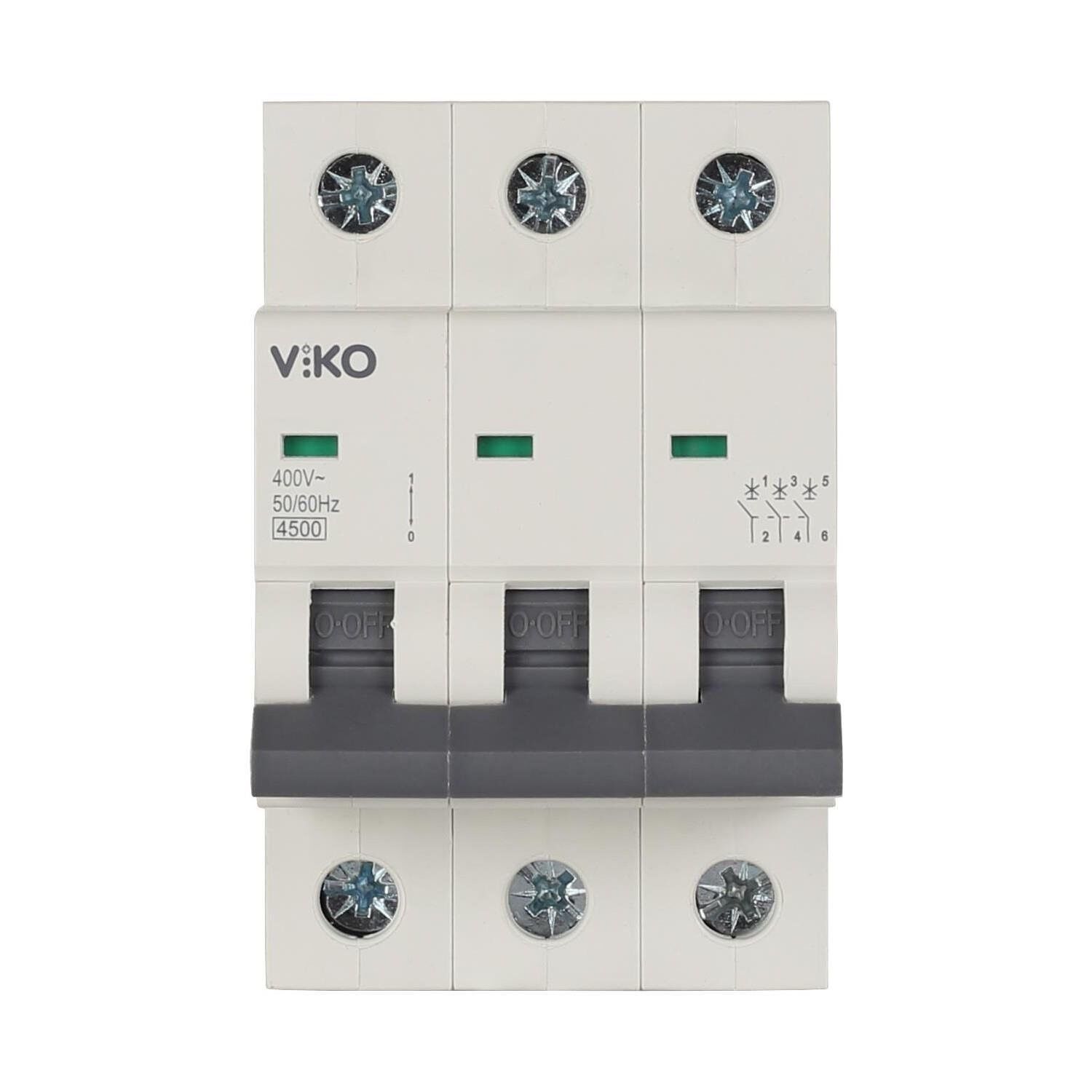

VİKO 10VTB-3C32 C32A Otomatik Sigorta 3X32A C 10KA

VİKO 10VTB‑3C32 C32A Otomatik Sigorta 3×32A C Tipi 10 kA

Bu model, üç fazlı (3 kutuplu) elektrik sistemlerinde kullanılan bir otomatik sigortadır. Devreyi aşırı akım ve kısa devreye karşı korumak amacıyla tasarlanmıştır. C tipi açma karakteristiği, orta düzey kalkış akımı gerektiren yüklerin bulunduğu üç fazlı devrelerde güvenli ve kararlı bir koruma sağlar.

Teknik Özellikler

• Anma akımı (In): 32 Amper — sigortanın sürekli olarak taşıyabileceği nominal akım değeridir.

• Kesme kapasitesi (Icn): 10 kA — kısa devre durumlarında bu değere kadar akımlar güvenle kesilir.

• Eğri tipi: C — nominal akımın yaklaşık 5 ila 10 katı aralığında oluşan aşırı akımlarda açma yapar; motor, pompa, klima ve diğer indüktif yüklerin bulunduğu üç fazlı devreler için uygundur.

• Kutup sayısı: 3 — üç fazlı sistemler için tasarlanmıştır.

• Nominal gerilim: ~400 V AC — endüstriyel ve ticari üç fazlı sistemlerde yaygın olarak kullanılır.

Kullanım Alanları

• Üç fazlı elektrik sistemlerinde motor, pompa, klima ve benzeri cihazların bulunduğu devrelerde kullanılır.

• Orta düzey kalkış akımı gerektiren hatlarda tercih edilir.

• C tipi eğri, hem direnç tipi hem de indüktif yüklerin bulunduğu hatlarda gereksiz açmaları önler ve sistem güvenliğini artırır.

Çalışma Prensibi

• Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi açar ve cihazları korur.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi hızlı şekilde keser.
  C tipi eğri, cihazların kalkış akımlarına karşı tolerans gösterirken, gerçek arıza durumlarında hızlı açma sağlar ve güvenliği artırır.

Yapısal Özellikler

• DIN rayına uygun modüler tasarımı sayesinde elektrik panolarında kolay ve güvenli montaj imkanı sunar.

• Dayanıklı, alev geciktirici plastik gövdesi ile güvenli ve uzun ömürlü kullanım sağlar.

• Kompakt yapısı pano içinde yer tasarrufu sağlar.

• Manuel ON/OFF mandalı ile devre gerektiğinde elle açılıp kapatılabilir.
