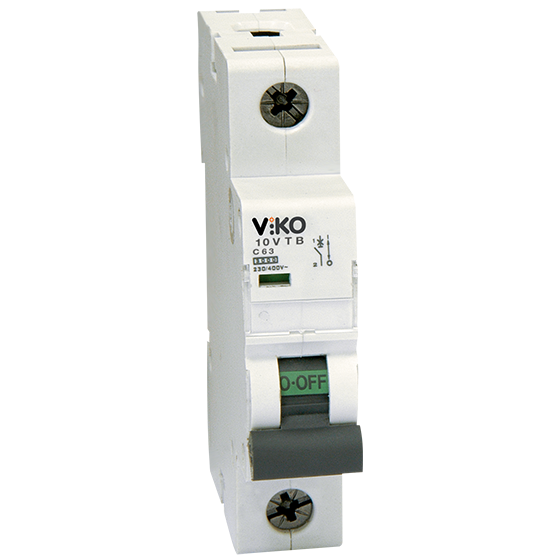

VİKO 10VTB-1C40 Otomatik Sigorta 1X40A C 10KA

VİKO 10VTB‑1C40 Otomatik Sigorta 1×40A C Tipi 10 kA

Bu model, tek fazlı (1 kutuplu) elektrik sistemlerinde kullanılan bir otomatik sigortadır. Devreyi aşırı akım ve kısa devre gibi olumsuz durumlardan korumak amacıyla tasarlanmıştır. C tipi açma karakteristiği sayesinde, orta düzey kalkış akımı olan yüklerin bulunduğu devrelerde güvenli ve kararlı bir çalışma sağlar.

Teknik Özellikler

• Anma akımı (In): 40 Amper — sigortanın sürekli olarak taşıyabileceği nominal akım değeridir.

• Kesme kapasitesi (Icn): 10 kA — kısa devre durumlarında bu değere kadar olan akımların güvenle kesilebilmesini sağlar.

• Eğri tipi: C — nominal akımın yaklaşık 5 ila 10 katına kadar çıkan aşırı akımlarda açma yapar; motor, pompa, klima ve benzeri indüktif yüklerin bulunduğu devrelerde uygundur.

• Kutup sayısı: 1 — tek fazlı devrelerde kullanım için tasarlanmıştır.

• Nominal gerilim: ~230 V AC — konut ve ticari tek fazlı sistemlerde yaygın olarak kullanılan gerilim seviyesidir.

Kullanım Alanları

• Tek fazlı elektrik sistemlerinde, özellikle motor, pompa, klima gibi cihazların yer aldığı devrelerde kullanılır.

• Orta düzey kalkış akımı gerektiren hatlarda tercih edilir.

• C tipi eğri sayesinde hem direnç tipi hem de indüktif yüklerin bulunduğu devrelerde gereksiz açmaları önler ve sistem güvenliğini artırır.

Çalışma Prensibi

• Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi açar ve cihazları korur.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi hızlı şekilde keser.
  C tipi eğri sayesinde, cihazların devreye giriş anında oluşan geçici yüksek akımlara karşı tolerans gösterirken, gerçek bir arıza durumunda hızlı açma yaparak güvenliği sağlar.

Yapısal Özellikler

• DIN rayına uygun modüler tasarımı sayesinde elektrik panolarında kolay ve güvenli montaj imkânı sunar.

• Dayanıklı, alev geciktirici plastik gövdesi ile güvenli ve uzun ömürlü kullanım sağlar.

• Kompakt yapısı sayesinde pano içinde yer tasarrufu sağlar.

• Manuel ON/OFF mandalı ile devre gerektiğinde elle açılıp kapatılabilir.
