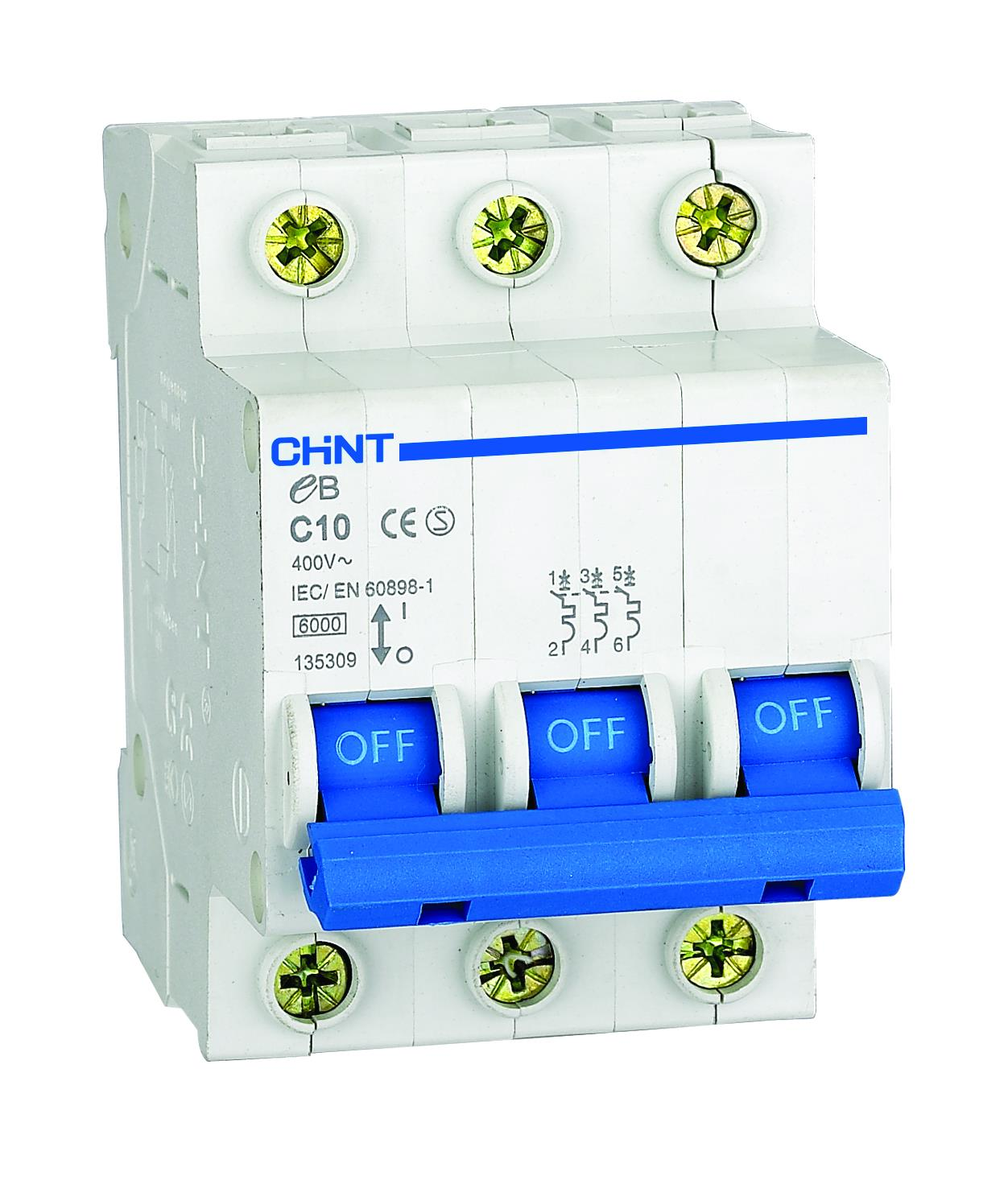

CHİNT Otomatik Sigorta 3x20A C Tipi 6kA
CHİNT Otomatik Sigorta 3x20A C Tipi 6kA
Bu model, üç kutuplu yapısı ile üç fazlı devreleri güvenli bir şekilde koruyan kompakt ve güvenilir bir otomatik sigortadır. 20A anma akımı ile orta güçlü devrelerde aşırı akım ve kısa devre koruması sağlar. C tipi açma karakteristiği, yüksek endüktif yükler veya motor başlangıçlarında oluşan kısa süreli yüksek akımlara karşı hızlı tepki verir.
Teknik Özellikler
-
Anma akımı (In): 20 Amper
Devrenin sürekli olarak taşıyabileceği nominal akım değeridir. Orta güçlü üç fazlı sistemler için uygundur. -
Kesme kapasitesi (Icn): 6 kA
Kısa devre durumlarında 6 kiloamper seviyesine kadar oluşabilecek arıza akımlarını güvenli şekilde kesebilir. -
Eğri tipi: C
Nominal akımın 5 ila 10 katı arasındaki geçici akımlarda açma yapar. Yüksek endüktif yükler ve motor devreleri için idealdir. -
Kutup sayısı: 3
Üç fazlı devreleri koruyarak sistem güvenliğini sağlar. -
Nominal gerilim: ~400 V AC
Üç fazlı konut, ticari ve sanayi tesislerinde yaygın olarak kullanılan standart gerilim seviyesidir.
Kullanım Alanları
-
Orta güçlü motor ve cihaz devreleri
-
Üç fazlı aydınlatma ve priz devreleri
-
Ticari ve küçük sanayi tesislerinde üç fazlı hatlar
Çalışma Prensibi
-
Termik koruma: Uzun süreli aşırı akım durumlarında bimetal eleman ısınarak devreyi açar ve sistem bileşenlerini korur.
-
Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma hızlı tepki vererek devreyi keser.
Bu iki koruma sistemi birlikte çalışarak hem sürekli yüklenmelere hem de ani arızalara karşı yüksek düzeyde güvenlik sağlar.
Yapısal Özellikler
-
DIN rayına uygun modüler tasarım: Panolara kolay ve güvenli montaj imkânı sunar.
-
Dayanıklı gövde: Alev geciktirici, darbelere karşı dayanıklı plastik malzeme ile uzun ömürlü kullanım sağlar.
-
Kompakt yapı: Panolarda yerden tasarruf sağlar.
-
Manuel ON/OFF mandalı: Devre gerektiğinde elle açılıp kapatılabilir.
-
Durum göstergesi: Açık/kapalı konum kolayca izlenebilir, bakım işlemlerini kolaylaştırır.
CHİNT Otomatik Sigorta 3x20A C Tipi 6kA, orta güçlü üç fazlı sistemlerde hassas ve güvenli koruma sunan, kompakt ve dayanıklı bir çözüm sağlar.
