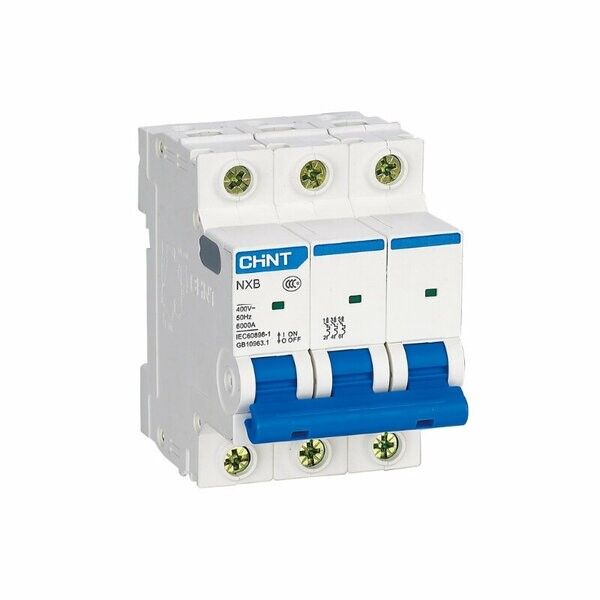

CHİNT 814169 Otomatik Sigorta 3x10A C 6kA

CHİNT 814169 3x10A C Tipi 6 kA Otomatik Sigorta

Bu model, üç fazlı elektrik sistemlerinde aşırı akım ve kısa devre koruması sağlamak amacıyla tasarlanmış üç kutuplu bir otomatik sigortadır. 10A anma akımı ile küçük ve orta güçlü devrelerde güvenli koruma sağlar. C tipi açma karakteristiği sayesinde motor, fan, pompa gibi endüktif yüklerin kalkış akımlarına karşı tolerans gösterirken, gerçek arıza durumlarında hızlı tepki vererek sistemi korur.

Teknik Özellikler

• Anma akımı (In): 10 Amper
  Sigortanın sürekli olarak taşıyabileceği nominal akım değeridir. 10A’ye kadar olan yükleri güvenle besler.

• Kesme kapasitesi (Icn): 6 kA
  Kısa devre durumlarında 6 kiloamper seviyesine kadar olan arıza akımlarını güvenle kesebilir. Orta ölçekli ticari ve endüstriyel uygulamalar için uygundur.

• Eğri tipi: C
  Nominal akımın 5 ila 10 katı seviyesindeki geçici akımlarda açma yapar. Endüktif yüklerin devreye giriş anındaki yüksek akımlara tolerans sağlar.

• Kutup sayısı: 3
  Üç faz hattını aynı anda koruyarak sistemin dengeli ve güvenli çalışmasını sağlar.

• Nominal gerilim: ~400 V AC
  Üç fazlı elektrik sistemlerinde yaygın olarak kullanılan standart gerilim seviyesidir.

Kullanım Alanları

• Üç fazlı dağıtım ve kontrol panoları

• Küçük motor, fan ve pompa devreleri

• Aydınlatma ve priz grupları

• Endüstriyel otomasyon sistemleri

• Ticari ve konut tipi üç fazlı tesisatlar

C tipi açma eğrisi, hem direnç tipi hem de endüktif yüklerin bulunduğu sistemlerde gereksiz açmaları önleyerek sistemin sürekliliğini sağlar.

Çalışma Prensibi

• Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi açar, cihaz ve kabloları aşırı ısınmadan korur.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi anında keser, sistem güvenliğini sağlar.

Bu iki koruma mekanizması birlikte çalışarak, hem sürekli yüklenmelere hem de ani kısa devrelere karşı etkili koruma sunar.

Yapısal Özellikler

• DIN rayına uygun modüler yapı: Elektrik panolarına kolay ve güvenli montaj imkânı sağlar.

• Sağlam gövde: Alev geciktirici ve darbelere dayanıklı plastik yapı uzun ömürlü kullanım sunar.

• Kompakt tasarım: Pano içinde yerden tasarruf sağlar.

• Manuel ON/OFF mandalı: Devrenin gerektiğinde elle açılıp kapatılmasına olanak tanır.

• Durum göstergesi: Açık ve kapalı konum net şekilde görülebilir, bakım ve kontrol işlemleri kolaylaştırılır.

CHİNT 814169, 10A anma akımı, 6 kA kesme kapasitesi ve C tipi açma karakteristiği ile üç fazlı sistemlerde güvenli, dayanıklı ve uzun ömürlü bir koruma çözümü sunar.
