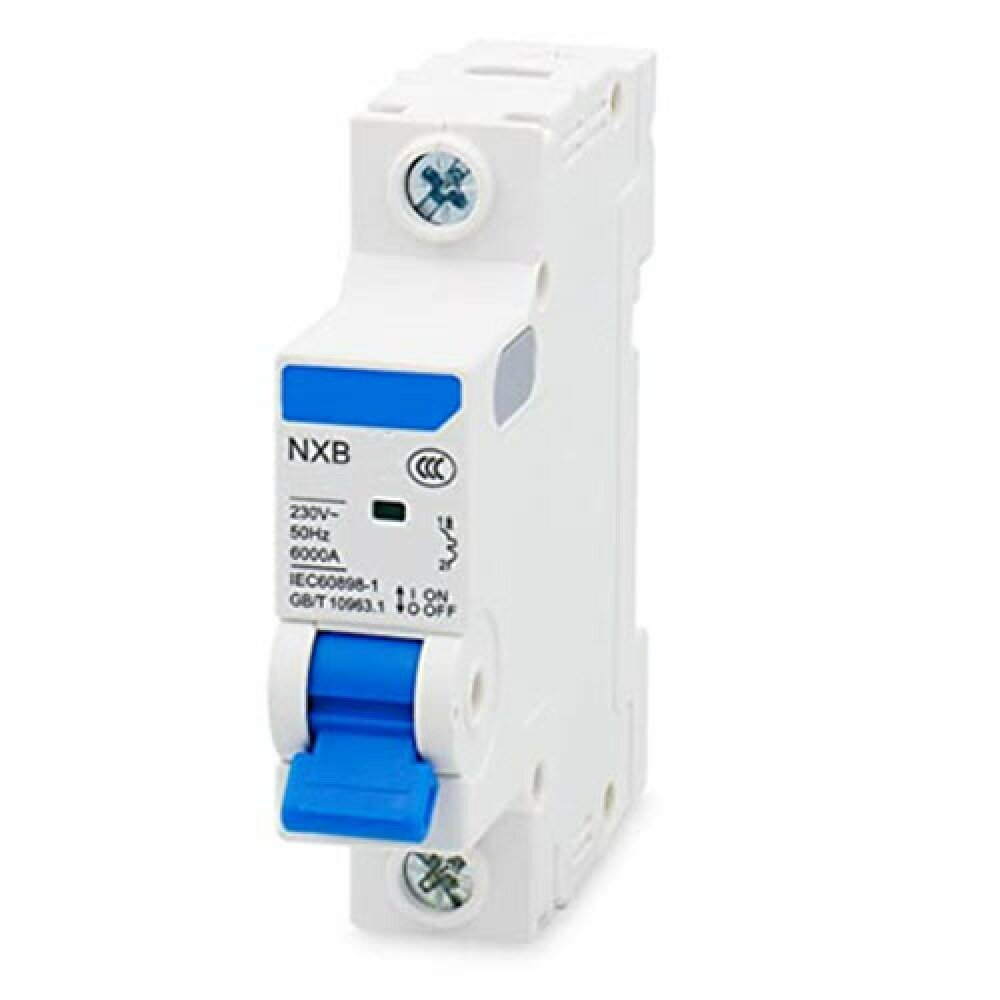

CHİNT 814015 Otomatik Sigorta 1x20A C Tipi 6kA
CHİNT Otomatik Sigorta 1×20A C Tipi 6 kA
Bu model, tek fazlı (1 kutup) sistemlerde kullanılan bir otomatik sigortadır. Devreyi aşırı akım ve kısa devre gibi tehlikeli durumlardan korumak amacıyla tasarlanmıştır. C tipi açma karakteristiği sayesinde, orta düzey kalkış akımlarının görülebileceği devrelerde güvenli ve istikrarlı bir koruma sağlar.
Teknik Özellikler
-
Anma akımı (In): 20 Amper — sigortanın sürekli olarak taşıyabileceği nominal akım değeridir.
-
Kesme kapasitesi (Icn): 6 kA — kısa devre durumunda bu değere kadar olan akımlar güvenle kesilebilir.
-
Eğri tipi: C — nominal akımın yaklaşık 5 ila 10 katı aralığında oluşan aşırı akımlarda açma yapar; motor, pompa, klima gibi indüktif yüklerin bulunduğu devrelerde uygundur.
-
Kutup sayısı: 1 — tek fazlı sistemler için tasarlanmıştır.
-
Nominal gerilim: Tek fazlı sistemlerde yaygın olan ~230 V AC seviyesindedir.
Kullanım Alanları
-
Tek fazlı elektrik sistemlerinde motor, pompa, klima gibi cihazların yer aldığı devrelerde kullanılır.
-
Orta düzey kalkış akımı gerektiren hatlarda tercih edilir.
-
C tipi eğri sayesinde hem direnç tipi hem de indüktif yüklerin bulunduğu sistemlerde gereksiz açmalara karşı koruma sağlar ve sistem güvenliğini artırır.
Çalışma Prensibi
-
Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi açar ve cihazları korur.
-
Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi hızlı bir şekilde keser.
C tipi eğri sayesinde, cihazların devreye giriş anında oluşan geçici yüksek akımlara karşı tolerans gösterirken, gerçek arıza durumunda hızlı açma sağlayarak güvenliği temin eder.
Yapısal Özellikler
-
DIN rayına montaj yapılabilecek modüler tasarımı sayesinde elektrik panolarında kolay kurulum sağlar.
-
Dayanıklı ve alev geciktirici plastik gövdesi ile güvenli kullanım sunar.
-
Kompakt yapısı sayesinde pano içinde yer tasarrufu sağlar.
-
Manuel ON/OFF mandalı ile devre gerektiğinde elle açılıp kapatılabilir.
