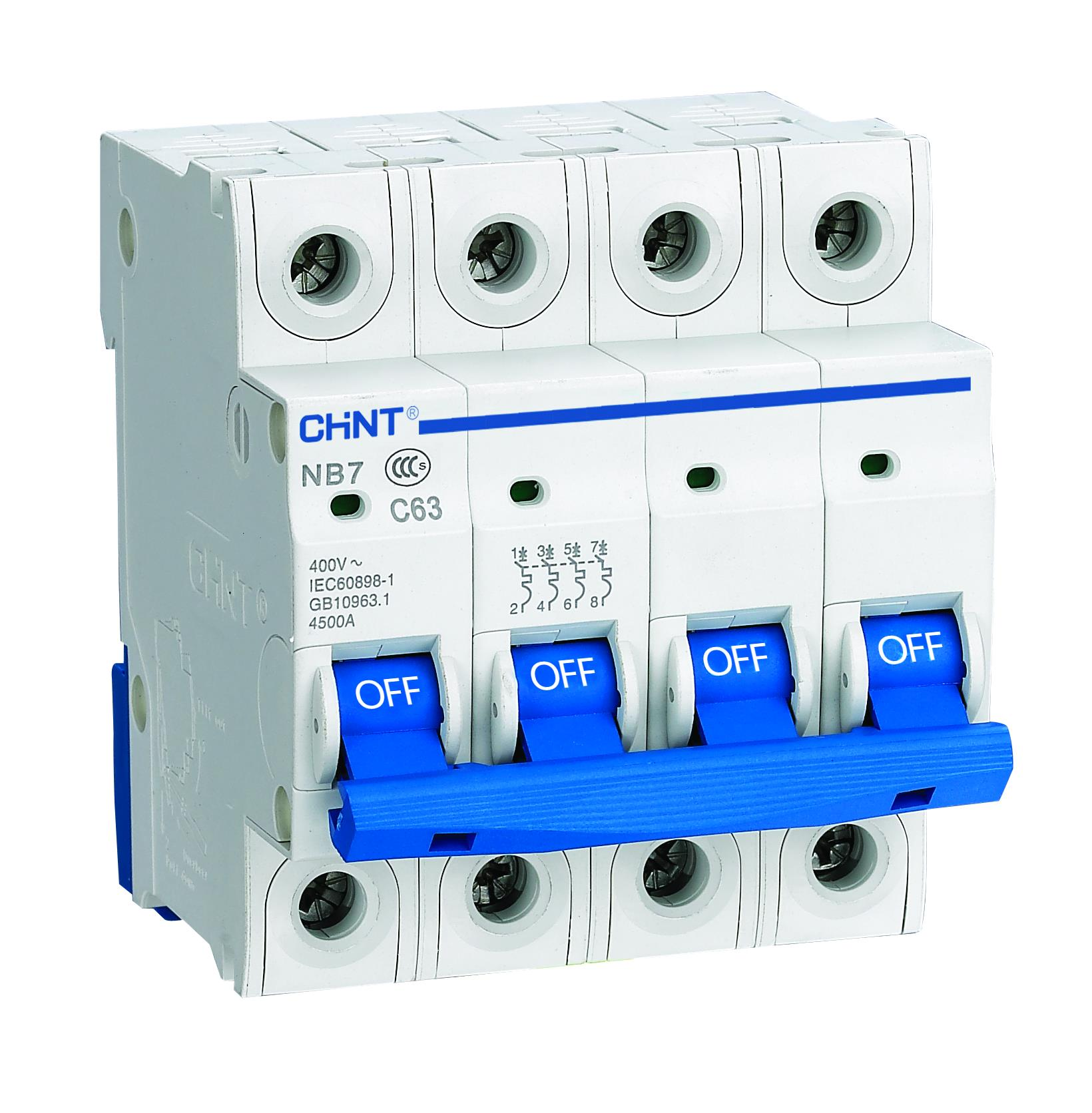

CHİNT 192299 32A 4 Kutup C Tipi 6Ka Otomatik Sigorta
CHİNT 192299 32A 4 Kutup C Tipi 6 kA Otomatik Sigorta
Bu model, üç fazlı sistemlerde kullanılan dört kutuplu bir otomatik sigortadır. Elektrik devrelerini aşırı akım ve kısa devre gibi arıza durumlarına karşı koruma amacıyla tasarlanmıştır. C tipi açma eğrisi sayesinde, motor ve endüstriyel yüklerin bulunduğu devrelerde güvenli çalışma ve kararlı koruma sağlar.
Teknik Özellikler
-
Anma akımı (In): 32 Amper
Sigortanın sürekli olarak taşıyabileceği maksimum akım değeridir. Bu değer, 32A’ye kadar olan yükleri güvenle besleyebilir. -
Kesme kapasitesi (Icn): 6 kA
Kısa devre anında 6 kiloamper’e kadar olan akımları güvenle kesebilir. Bu sayede sistem elemanlarının zarar görmesi önlenir. -
Eğri tipi: C
Nominal akımın 5 ila 10 katı arasındaki geçici akımlarda açma yapar. Bu özellik, motor ve benzeri indüktif yüklerin devreye alma anındaki yüksek akımlarına tolerans sağlar. -
Kutup sayısı: 4
Üç faz ve nötr hattını birlikte korur. Bu sayede sistem genelinde tam faz-nötr koruması sağlanır. -
Nominal gerilim: ~400 V AC
Üç fazlı endüstriyel ve ticari sistemlerde yaygın olarak kullanılan gerilim seviyesidir.
Kullanım Alanları
-
Üç fazlı elektrik panoları ve dağıtım sistemleri
-
Motor, pompa, fan, klima gibi endüktif yüklerin bulunduğu tesisatlar
-
Atölye, fabrika ve endüstriyel otomasyon uygulamaları
-
Aydınlatma, priz ve genel besleme devrelerinin korunması
C tipi eğrisi sayesinde hem dirençsel hem de indüktif yüklerin bulunduğu karma devrelerde stabil koruma sağlar ve gereksiz açmaları önler.
Çalışma Prensibi
-
Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi açar. Bu, kablo ve cihazların zarar görmesini önler.
-
Manyetik koruma: Kısa devre durumlarında elektromanyetik mekanizma anında devreyi keser. Böylece sistemin geri kalan kısmı güvenle korunur.
C tipi eğri, motor kalkışlarında oluşan geçici yüksek akımlara tolerans tanırken, gerçek kısa devrelerde hızlı tepki verir.
Yapısal Özellikler
-
DIN rayına uygun modüler yapı: Elektrik panolarına kolay ve güvenli montaj imkânı sunar.
-
Dayanıklı gövde: Alev geciktirici, yüksek darbe dayanımlı plastik malzemeden üretilmiştir.
-
Kompakt tasarım: Pano içinde yer tasarrufu sağlar ve kablolama işlemlerini kolaylaştırır.
-
Manuel kontrol mandalı: Devre gerektiğinde elle açılıp kapatılabilir.
