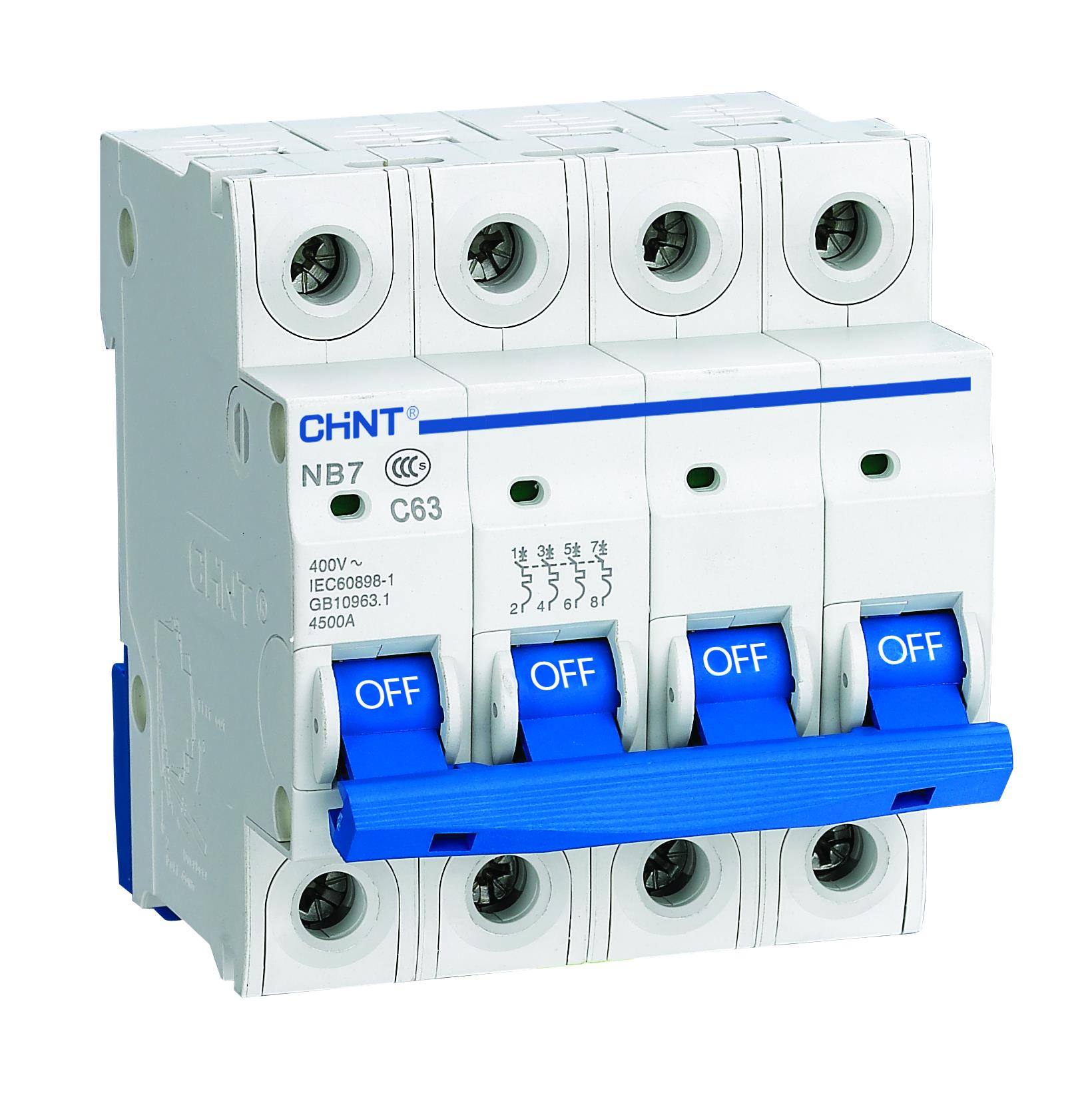

CHİNT 192297 20A 4 Kutup C Tipi 6Ka Otomatik Sigorta

CHİNT 192297 20A 4 Kutup C Tipi 6 kA Otomatik Sigorta

Bu model, üç fazlı sistemlerde kullanılmak üzere tasarlanmış dört kutuplu bir otomatik sigortadır. Elektrik devrelerini aşırı akım ve kısa devre gibi durumlara karşı korur. C tipi açma karakteristiği sayesinde, motor ve endüktif yüklerin bulunduğu sistemlerde güvenli, dengeli ve kararlı bir koruma sağlar.

Teknik Özellikler

• Anma akımı (In): 20 Amper
  Sigortanın sürekli olarak taşıyabileceği nominal akım değeridir. 20A’ye kadar olan yüklerde güvenli enerji iletimi sağlar.

• Kesme kapasitesi (Icn): 6 kA
  Kısa devre durumlarında 6 kiloamper seviyesine kadar olan akımları güvenle kesebilir. Bu sayede tesisat ve ekipmanlar olası arızalardan korunur.

• Eğri tipi: C
  Nominal akımın 5 ila 10 katı aralığında yükselen geçici akımlarda açma yapar. Bu özellik, motor, pompa, klima gibi indüktif yüklerin bulunduğu devrelerde gereksiz açmaları önler.

• Kutup sayısı: 4
  Üç faz ve nötr hattını birlikte koruma altına alır. Bu sayede sistem genelinde tam faz-nötr koruması sağlanır.

• Nominal gerilim: ~400 V AC
  Üç fazlı endüstriyel ve ticari elektrik sistemleri için uygundur.

Kullanım Alanları

• Üç fazlı elektrik dağıtım panoları

• Motor, fan, pompa, klima gibi endüktif yüklerin bulunduğu devreler

• Aydınlatma, priz ve yardımcı devrelerin korunması

• Endüstriyel tesisler, atölyeler ve ticari yapılar

C tipi eğrisi, hem direnç tipi hem de indüktif yüklerin birlikte çalıştığı karma devrelerde güvenli ve kararlı bir koruma sağlar.

Çalışma Prensibi

• Termik koruma: Uzun süreli aşırı yük durumlarında bimetal eleman ısınarak devreyi açar. Böylece kablo ve bağlı ekipmanların zarar görmesi önlenir.

• Manyetik koruma: Kısa devre akımlarında elektromanyetik mekanizma anında devreyi keser.

Bu iki koruma mekanizması sayesinde sigorta, hem sürekli aşırı yük akımlarına hem de ani kısa devrelere karşı etkin güvenlik sağlar.

Yapısal Özellikler

• DIN rayına uygun modüler tasarım: Elektrik panolarına kolay ve güvenli montaj imkânı sunar.

• Dayanıklı gövde: Alev geciktirici, darbelere dayanıklı plastik malzeme ile uzun ömürlü kullanım sağlar.

• Kompakt yapı: Pano içerisinde yer tasarrufu sağlar.

• Manuel kontrol mandalı: Devrenin elle açılıp kapatılmasına olanak tanır.

• Açık/kapalı gösterge: Sigortanın konumu net şekilde görülebilir, bu da bakım ve kontrol işlemlerini kolaylaştırır.
