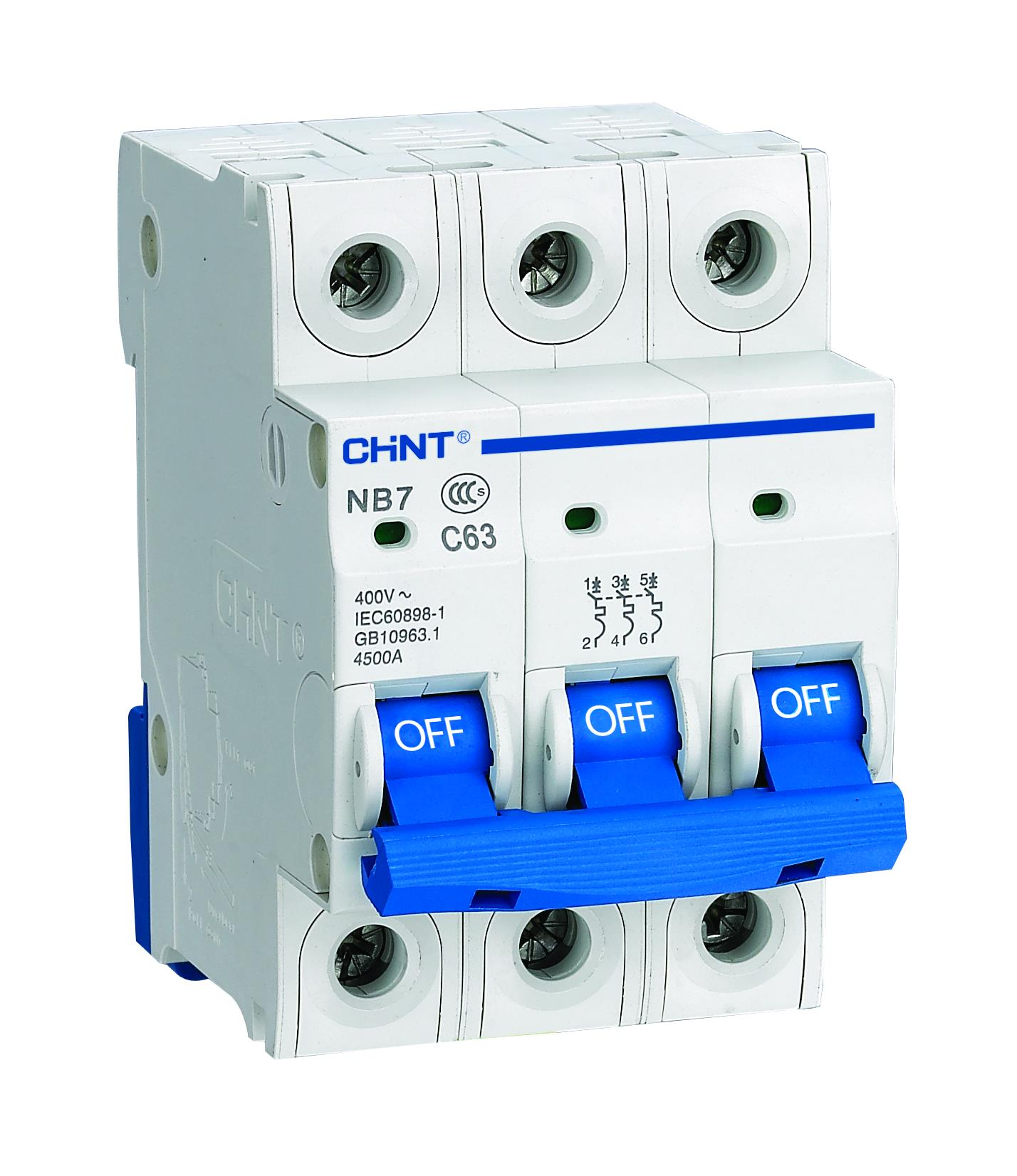

CHİNT 192260 32A 3 KUTUP C TİPİ 6kA OTOMATİK SİGORTA
CHINT 192260 32A 3 Kutup C Tipi 6 kA Otomatik Sigorta
Bu model, üç fazlı (3 kutuplu) elektrik sistemlerinde kullanılan bir otomatik sigortadır. Devreleri aşırı akım ve kısa devre gibi durumlara karşı korumak amacıyla tasarlanmıştır. C tipi açma karakteristiğine sahip olması sayesinde, kalkış akımı yüksek olan yüklerin bulunduğu devrelerde güvenli ve kararlı bir çalışma sunar.
Teknik Özellikler
Anma akımı (In): 32 Amper — sigortanın sürekli olarak taşıyabileceği nominal akım değeridir.
Kesme kapasitesi (Icn): 6 kA — kısa devre durumunda bu değere kadar olan akımları güvenle kesebilme özelliğine sahiptir.
Eğri tipi: C — nominal akımın yaklaşık 5 ila 10 katı aralığında oluşan aşırı akımlarda açma yapar; motor, pompa, klima, fan ve endüstriyel makine devreleri gibi yüklerde kullanıma uygundur.
Kutup sayısı: 3 — üç fazlı sistemlerde kullanılmak üzere tasarlanmıştır.
Nominal gerilim: ~400 V AC — sanayi tipi üç fazlı sistemlerde yaygın olarak kullanılan gerilim seviyesidir.
Kullanım Alanları
Üç fazlı elektrik devrelerinde motor, kompresör, pompa, fan ve üretim makineleri gibi cihazların yer aldığı hatlarda kullanılması uygundur.
C tipi eğrisi sayesinde, motor kalkış akımlarına karşı tolerans gösterirken, gerçek aşırı akım veya kısa devre durumlarında hızlı açma yaparak sistemi korur.
Sanayi tesisleri, atölyeler, ticari işletmeler ve endüstriyel panolarda yaygın olarak tercih edilir.
Çalışma Prensibi
Termik koruma: Uzun süreli aşırı yüklenmelerde bimetal eleman ısınarak devreyi açar.
Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi hızlı bir şekilde keser.
C tipi eğrisi, cihaz kalkış akımlarına karşı dayanıklılık sağlayarak gereksiz açma riskini azaltır ve sistem sürekliliğini korur.
Yapısal Özellikler
DIN rayına uygun modüler tasarıma sahiptir — elektrik panolarında kolay kurulum ve bakım imkânı sunar.
Dayanıklı, alev geciktirici plastik gövdesiyle uzun ömürlü ve güvenli kullanım sağlar.
Kompakt boyutu sayesinde pano içinde yer tasarrufu sağlar.
Manuel ON/OFF mandalı ile devre gerektiğinde elle açılıp kapatılabilir.
