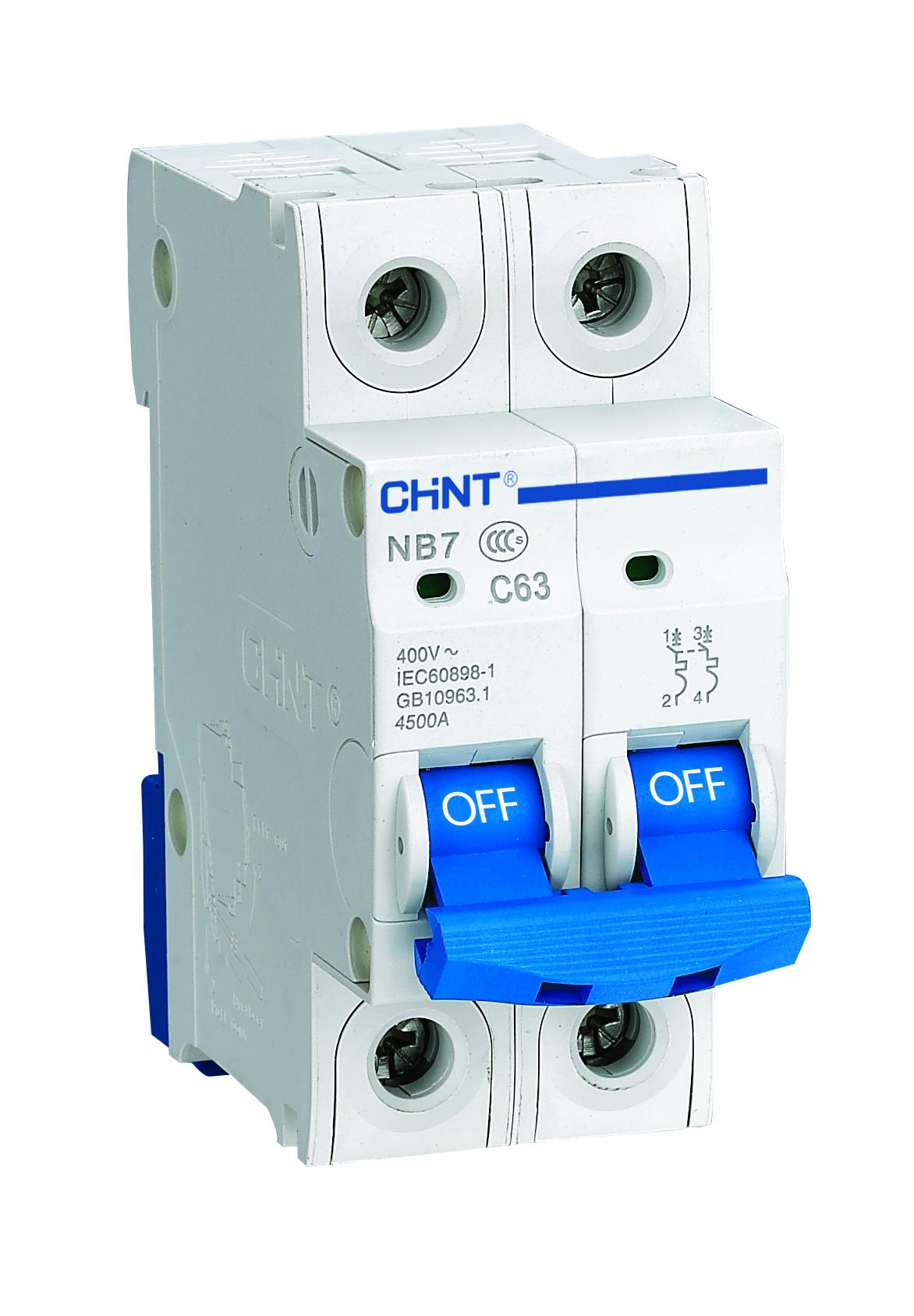

CHİNT 192222 40A 2 Kutup C Tipi 6Ka Otomatik Sigorta

CHİNT 192222 40A 2 Kutup C Tipi 6 kA Otomatik Sigorta

Bu model, tek veya çift fazlı sistemlerde kullanılan iki kutuplu bir otomatik sigortadır. Devreleri aşırı akım ve kısa devreye karşı korumak için tasarlanmıştır. C tipi açma karakteristiği, motor, pompa, klima ve diğer endüktif yüklerin bulunduğu devrelerde güvenli ve kararlı bir koruma sağlar.

Teknik Özellikler

• Anma akımı (In): 40 Amper
  Sigortanın sürekli taşıyabileceği nominal akım değeridir. 40A’ye kadar olan yükleri güvenle besler.

• Kesme kapasitesi (Icn): 6 kA
  Kısa devre durumlarında 6 kiloamper seviyesine kadar olan akımları güvenle kesebilir. Orta ölçekli ticari ve endüstriyel uygulamalar için uygundur.

• Eğri tipi: C
  Nominal akımın 5 ila 10 katı seviyesinde yükselen geçici akımlarda açma yapar. Endüktif yüklerin devreye girişindeki ani akımlara tolerans sağlar.

• Kutup sayısı: 2
  İki faz hattını aynı anda korur veya tek fazlı sistemlerde faz ve nötr hattını korumak için kullanılabilir.

• Nominal gerilim: ~230/400 V AC
  Tek fazlı veya üç fazlı sistemlerde kullanılabilir.

Kullanım Alanları

• Tek ve çift fazlı dağıtım panoları

• Motor, pompa, fan ve klima gibi endüktif yüklerin devreleri

• Aydınlatma ve genel güç devreleri

• Küçük ve orta ölçekli ticari veya endüstriyel tesislerde güvenli enerji dağıtımı

C tipi eğri, hem direnç tipi hem de endüktif yüklerin bulunduğu devrelerde gereksiz açmaları önler ve sistem güvenliğini artırır.

Çalışma Prensibi

• Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi açar ve kablo ile cihazları aşırı ısınmaya karşı korur.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi hızlı şekilde keser.

Bu iki koruma mekanizması sayesinde sigorta, hem sürekli aşırı yüklenmelere hem de ani kısa devrelere karşı etkili bir güvenlik sağlar.

Yapısal Özellikler

• DIN rayına uygun modüler tasarım: Elektrik panolarına kolay ve güvenli montaj imkânı sağlar.

• Dayanıklı gövde: Alev geciktirici ve darbelere dayanıklı plastik malzeme ile uzun ömürlü kullanım sunar.

• Kompakt yapı: Pano içinde yer tasarrufu sağlar.

• Manuel ON/OFF mandalı: Devrenin elle açılıp kapatılmasına olanak tanır.

• Durum göstergesi: Açık ve kapalı konum net şekilde görülebilir, bakım ve kontrol işlemleri kolaylaşır.

CHİNT 192222, 40A anma akımı, 6 kA kesme kapasitesi ve C tipi karakteristiği ile tek veya çift fazlı sistemlerde güvenli, dayanıklı ve uzun ömürlü bir koruma çözümü sunar.
