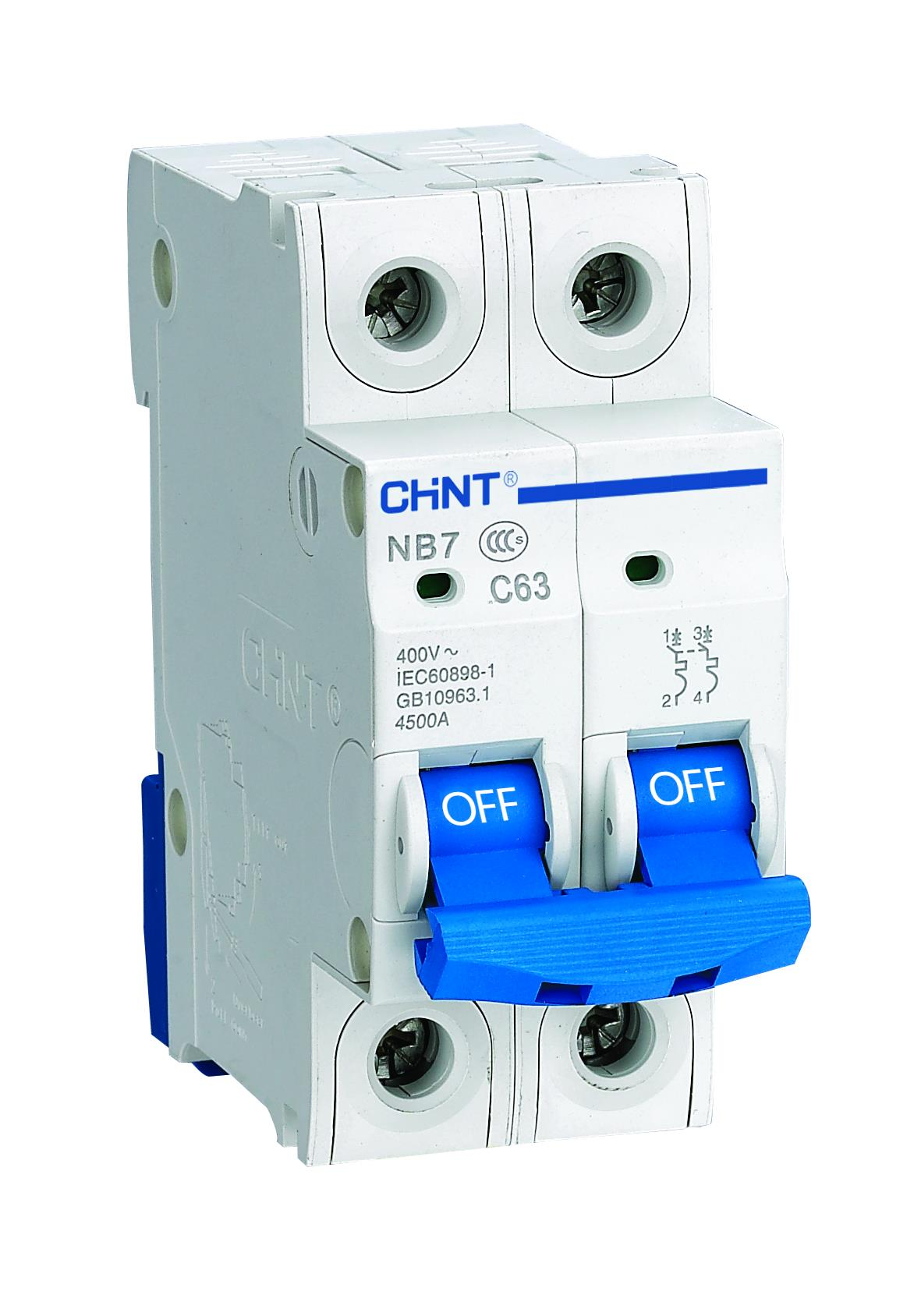

CHİNT 192216 6A 2 Kutup C Tipi 6Ka Otomatik Sigorta

CHİNT 192216 6A 2 Kutup C Tipi 6 kA Otomatik Sigorta

Bu model, iki kutuplu ve orta akımlı bir otomatik sigortadır. 6A anma akımı ile küçük ve orta güçteki devreleri aşırı akım ve kısa devreye karşı korur. C tipi açma karakteristiği sayesinde motor, pompa ve benzeri endüktif yüklerin devreye giriş anındaki geçici yüksek akımlarına tolerans gösterir ve gereksiz açmaları önler.

Teknik Özellikler

• Anma akımı (In): 6 Amper
  Sigortanın sürekli olarak taşıyabileceği nominal akım değeridir. Küçük ve orta güçteki devreler için uygundur.

• Kesme kapasitesi (Icn): 6 kA
  Kısa devre durumlarında 6 kiloamper seviyesine kadar arıza akımlarını güvenle kesebilir.

• Eğri tipi: C
  Nominal akımın 5 ila 10 katı seviyesindeki geçici akımlarda açma yapar. Endüktif yüklerin devreye giriş anındaki ani akımlara tolerans sağlar.

• Kutup sayısı: 2
  İki kutuplu yapısı ile tek fazlı devrede faz ve nötr hattını birlikte korur veya küçük üç fazlı sistemlerde iki fazın korunmasında kullanılır.

• Nominal gerilim: ~230/400 V AC
  Konut ve ticari sistemlerde yaygın olarak kullanılan gerilim seviyeleridir.

Kullanım Alanları

• Tek fazlı priz ve aydınlatma devreleri

• Küçük motor ve pompa devreleri

• Konut ve küçük ticari panolarda genel koruma

• Endüktif yüklerin bulunduğu küçük devreler

C tipi açma eğrisi sayesinde hem direnç tipi hem de endüktif yüklerin devreye girişindeki geçici yüksek akımlara karşı güvenli koruma sağlar.

Çalışma Prensibi

• Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi açar ve ekipmanları korur.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi hızlı şekilde keser ve sistemi güvenli tutar.

Bu çift koruma mekanizması, hem sürekli yüklenmelere hem de ani arızalara karşı etkin güvenlik sağlar.

Yapısal Özellikler

• DIN rayına uygun modüler tasarım: Panolara kolay ve güvenli montaj imkânı sunar.

• Dayanıklı gövde: Alev geciktirici ve darbelere dayanıklı plastik yapı ile uzun ömürlü kullanım sağlar.

• Kompakt yapı: Pano içinde yer tasarrufu sağlar.

• Manuel ON/OFF mandalı: Devre gerektiğinde elle açılıp kapatılabilir.

• Durum göstergesi: Açık ve kapalı konum kolayca izlenebilir, bakım işlemlerini kolaylaştırır.

CHİNT 192216, 6A anma akımı, 6 kA kesme kapasitesi ve C tipi açma karakteristiği ile iki kutuplu sistemlerde güvenli, dayanıklı ve uzun ömürlü bir koruma sağlar.
