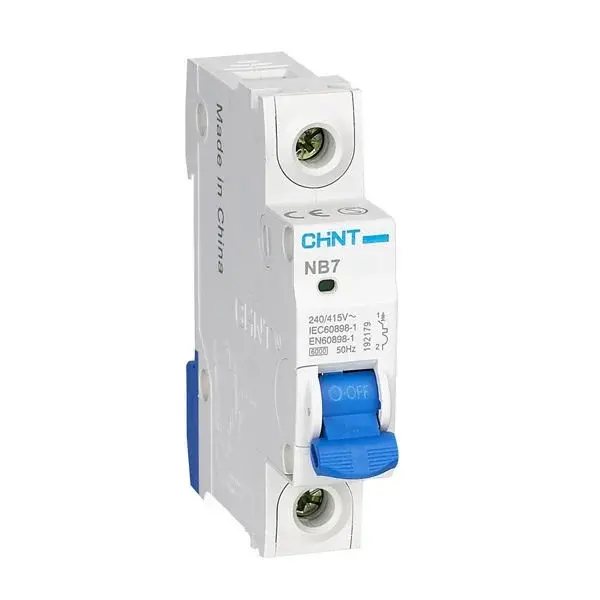

CHİNT 192178 10A 1 KUTUP C TİPİ 6kA OTOMATİK SİGORTA

CHİNT 192178 10A 1 Kutup C Tipi 6 kA Otomatik Sigorta

Bu model, tek fazlı elektrik sistemlerinde aşırı akım ve kısa devre koruması sağlamak amacıyla tasarlanmış tek kutuplu bir otomatik sigortadır. 10A anma akımıyla aydınlatma, priz ve küçük motor devreleri gibi düşük ve orta güçlü sistemlerde güvenli koruma sağlar. C tipi açma karakteristiği, endüktif yüklerin devreye giriş anındaki geçici akımlara tolerans göstererek gereksiz açmaları önler.

Teknik Özellikler

• Anma akımı (In): 10 Amper
  Sigortanın sürekli olarak taşıyabileceği nominal akım değeridir. 10A’ye kadar olan devrelerde güvenle kullanılabilir.

• Kesme kapasitesi (Icn): 6 kA
  Kısa devre durumlarında 6 kiloamper seviyesine kadar olan akımları güvenle kesebilir. Konut, ofis ve ticari uygulamalar için uygundur.

• Eğri tipi: C
  Nominal akımın 5 ila 10 katı seviyesindeki geçici akımlarda açma yapar. Motor, fan, klima ve benzeri endüktif yüklerin devreye giriş anındaki kalkış akımlarına dayanıklıdır.

• Kutup sayısı: 1
  Tek fazlı sistemlerde faz hattını korumak üzere tasarlanmıştır.

• Nominal gerilim: ~230 V AC
  Konut, ofis ve küçük ticari tesislerde kullanılan standart gerilim değeridir.

Kullanım Alanları

• Aydınlatma ve priz devreleri

• Küçük motor, fan ve klima sistemleri

• Kontrol ve otomasyon devreleri

• Konut, ofis ve ticari tesislerde enerji dağıtımı

C tipi açma eğrisi sayesinde, hem direnç tipi hem de endüktif yüklerin bulunduğu sistemlerde gereksiz açmalar önlenir ve sistemin güvenliği artırılır.

Çalışma Prensibi

• Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi açar ve cihazların aşırı ısınmasını önler.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi anında keser, sistemin zarar görmesini engeller.

Bu çift koruma sistemi, hem sürekli yüklenmelere hem de ani arızalara karşı etkin güvenlik sağlar.

Yapısal Özellikler

• DIN rayına uygun modüler tasarım: Elektrik panolarına kolay ve güvenli montaj imkânı sunar.

• Dayanıklı gövde: Alev geciktirici ve darbelere dayanıklı plastik yapı ile uzun ömürlü kullanım sağlar.

• Kompakt yapı: Pano içinde yer tasarrufu sağlar.

• Manuel ON/OFF mandalı: Devrenin gerektiğinde elle açılıp kapatılmasına olanak tanır.

• Durum göstergesi: Açık ve kapalı konum net şekilde görülebilir, bakım ve kontrol işlemlerini kolaylaştırır.

CHİNT 192178, 10A anma akımı, 6 kA kesme kapasitesi ve C tipi karakteristiği ile tek fazlı sistemlerde güvenli, dayanıklı ve uzun ömürlü bir koruma çözümü sunar.
