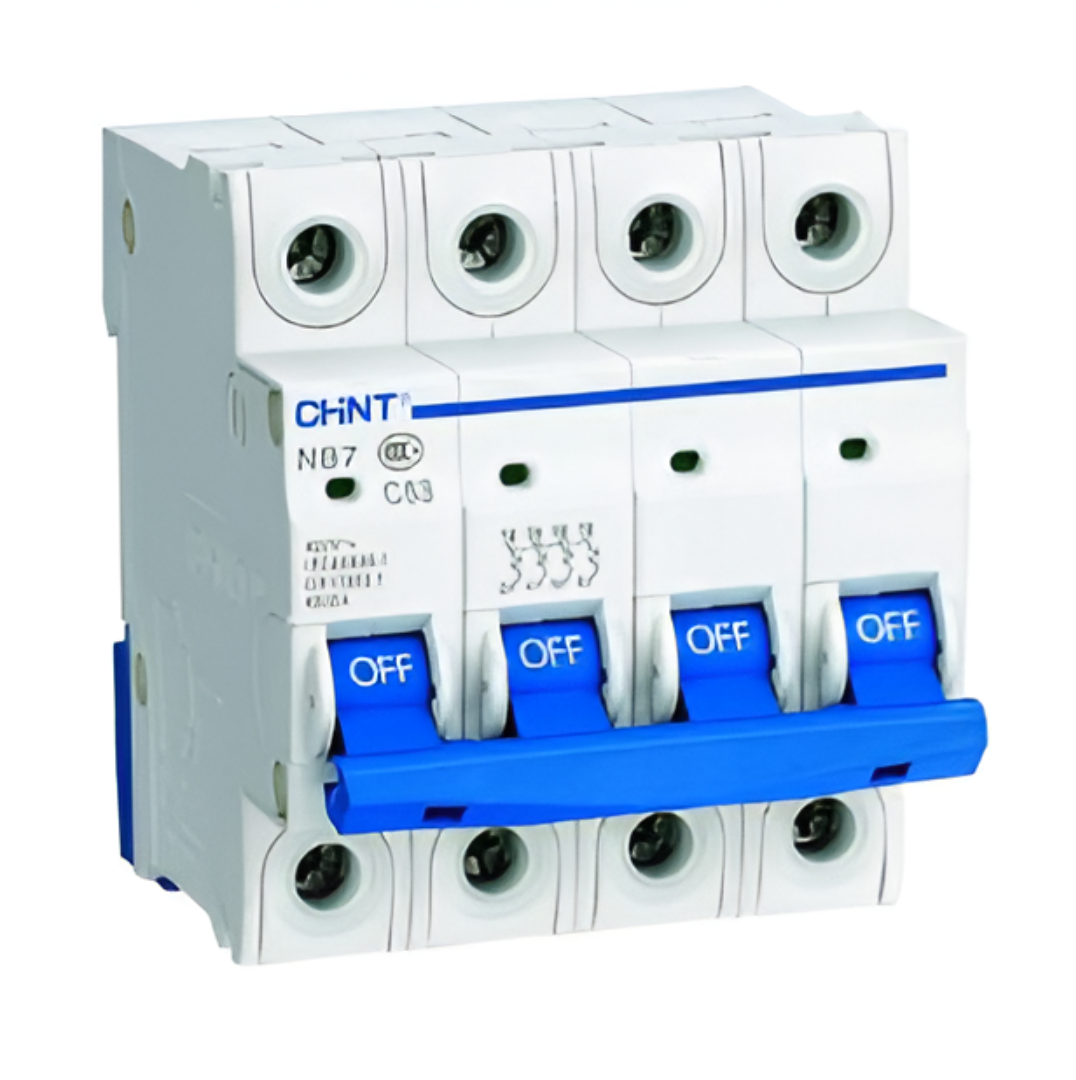

CHİNT 186542 40A 4 Kutup C Tipi 4.5kA Otomatik Sigorta

CHINT 186542 40A 4 Kutup C Tipi 4,5 kA Otomatik Sigorta

Bu model, dört fazlı (4 kutup) sistemlerde kullanılan bir otomatik sigortadır. Devreleri aşırı akım ve kısa devre gibi durumlara karşı korumak amacıyla tasarlanmıştır. C tipi açma karakteristiği sayesinde, orta düzey kalkış akımı gerektiren yüklerin bulunduğu devrelerde güvenli ve kararlı bir koruma sağlar.

Teknik Özellikler

• Anma akımı (In): 40 Amper — sigortanın sürekli olarak taşıyabileceği nominal akım değeridir.

• Kesme kapasitesi (Icn): 4,5 kA — kısa devre durumlarında bu değere kadar akımlar güvenle kesilebilir.

• Eğri tipi: C — nominal akımın yaklaşık 5 ila 10 katı aralığında oluşan aşırı akımlarda açma yapar; motor, pompa, klima ve diğer indüktif yüklerin bulunduğu devreler için uygundur.

• Kutup sayısı: 4 — dört hatlı ya da üç faz + nötr gibi sistemler için tasarlanmıştır.

• Nominal gerilim: ~400 V AC — endüstriyel ve ticari sistemlerde yaygın olarak kullanılan gerilim seviyesidir.

Kullanım Alanları

• Çok fazlı (örneğin üç faz + nötr) elektrik sistemlerinde, motor, pompa, klima ve benzeri cihazların yer aldığı devrelerde kullanılır.

• Orta düzey kalkış akımı gerektiren hatlarda tercih edilir.

• C tipi eğri sayesinde hem direnç tipi hem de indüktif yüklerin bulunduğu hatlarda gereksiz açmaları önler ve sistem güvenliğini artırır.

Çalışma Prensibi

• Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi açar ve cihazları korur.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi hızlı şekilde keser.
  C tipi eğri, cihazların kalkış akımlarına karşı tolerans gösterirken, gerçek arıza durumunda hızlı açma sağlayarak güvenliği artırır.

Yapısal Özellikler

• DIN rayına montaj yapılabilecek modüler tasarımı sayesinde elektrik panolarında kolay kurulum sağlar.

• Dayanıklı, alev geciktirici plastik gövdesi ile güvenli ve uzun ömürlü kullanım sunar.

• Kompakt yapısı sayesinde pano içinde yer tasarrufu sağlar.

• Manuel ON/OFF mandalı ile devre gerektiğinde elle açılıp kapatılabilir.
