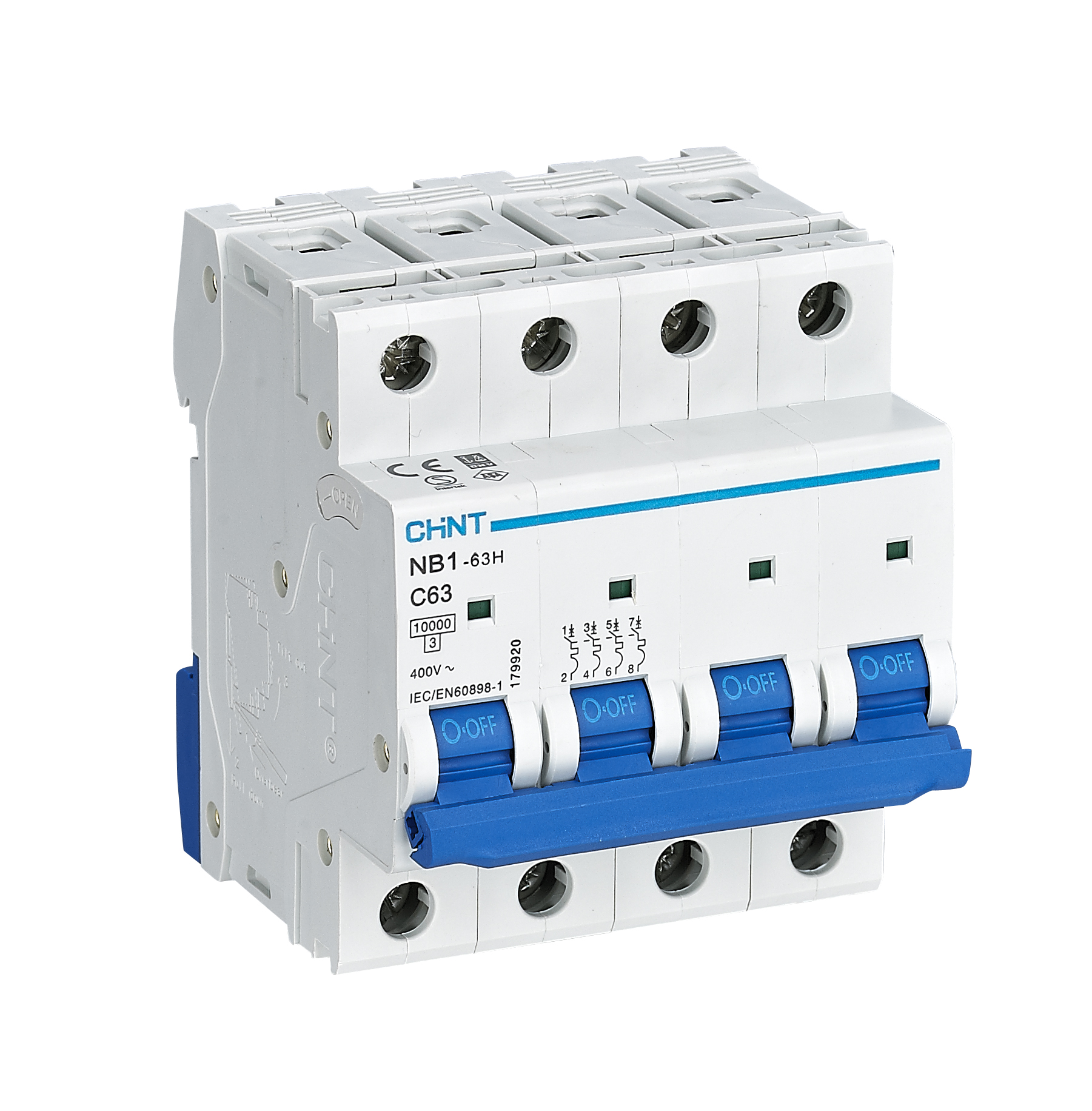

CHİNT 179920 63A 4 Kutup C Tipi 10Ka Otomatik Sigorta

CHİNT 179920 63A 4 Kutup C Tipi 10 kA Otomatik Sigorta

Bu model, üç fazlı sistemlerde kullanılan dört kutuplu bir otomatik sigortadır. Devreleri aşırı akım ve kısa devreye karşı korumak amacıyla tasarlanmıştır. C tipi açma karakteristiği, motor, pompa, klima ve diğer endüktif yüklerin bulunduğu devrelerde güvenli ve kararlı bir koruma sağlar.

Teknik Özellikler

• Anma akımı (In): 63 Amper
  Sigortanın sürekli taşıyabileceği nominal akım değeridir. 63A’ye kadar olan yükleri güvenle besler.

• Kesme kapasitesi (Icn): 10 kA
  Kısa devre durumlarında 10 kiloamper seviyesine kadar olan akımları güvenle kesebilir. Endüstriyel ve ticari uygulamalar için uygundur.

• Eğri tipi: C
  Nominal akımın 5 ila 10 katı seviyesinde artan geçici akımlarda açma yapar. Endüktif yüklerin devreye girişindeki ani akımlara tolerans sağlar.

• Kutup sayısı: 4
  Üç faz ve nötr hattını aynı anda korur, sistemin dengeli ve güvenli çalışmasını sağlar.

• Nominal gerilim: ~400 V AC
  Üç fazlı endüstriyel ve ticari sistemlerde kullanılan standart gerilim değeridir.

Kullanım Alanları

• Üç fazlı dağıtım panoları

• Motor, fan, pompa ve klima gibi endüktif yüklerin devreleri

• Aydınlatma ve genel güç devreleri

• Endüstriyel tesisler, atölyeler ve ticari binalarda güvenli enerji dağıtımı

C tipi eğri sayesinde hem direnç tipi hem de endüktif yüklerin bulunduğu devrelerde gereksiz açmalar önlenir ve sistem güvenliği artırılır.

Çalışma Prensibi

• Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi açar. Bu sayede kablo ve bağlı cihazlar korunur.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi hızlı şekilde keser.

Bu iki koruma mekanizması, sigortanın hem sürekli aşırı yüklenmelere hem de ani kısa devrelere karşı etkin güvenlik sağlamasına yardımcı olur.

Yapısal Özellikler

• DIN rayına uygun modüler tasarım: Elektrik panolarına kolay ve güvenli montaj imkânı sağlar.

• Dayanıklı gövde: Alev geciktirici ve darbelere dayanıklı plastik malzeme ile uzun ömürlü kullanım sunar.

• Kompakt yapı: Pano içinde yerden tasarruf sağlar.

• Manuel ON/OFF mandalı: Devrenin elle açılıp kapatılmasına olanak tanır.

• Durum göstergesi: Açık ve kapalı konum net şekilde görülebilir, bakım ve kontrol işlemleri kolaylaşır.

CHİNT 179920, 63A anma akımı, 10 kA kesme kapasitesi ve dört kutuplu yapısı ile üç fazlı sistemlerde güvenli, dayanıklı ve uzun ömürlü bir koruma çözümü sunar.
