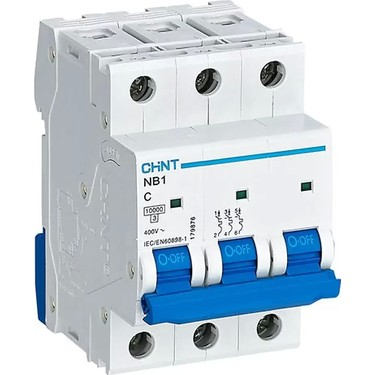

CHİNT 179868 16A 3 Faz C Tip 10 kA Otomatik Sigorta
Bu model, üç fazlı sistemlerde kullanılan üç kutuplu bir otomatik sigortadır. Devreleri aşırı akım ve kısa devre gibi tehlikelere karşı korumak amacıyla tasarlanmıştır. C tipi açma karakteristiği, orta düzeyde kalkış akımı oluşturan endüktif yüklerin bulunduğu sistemlerde güvenli ve kararlı bir çalışma sağlar.
Teknik Özellikler
-
Anma akımı (In): 16 Amper
Sigortanın sürekli olarak taşıyabileceği nominal akım değeridir. 16A’ye kadar olan yükleri güvenle besler. -
Kesme kapasitesi (Icn): 10 kA
Kısa devre durumlarında 10 kiloamper seviyesine kadar olan akımları güvenle kesebilir. Bu yüksek kesme kapasitesi, endüstriyel ve ticari uygulamalarda güvenliği artırır. -
Eğri tipi: C
Nominal akımın 5 ila 10 katı seviyesinde artan geçici akımlarda açma yapar. Motor, pompa, klima ve benzeri endüktif yüklerin devreye girişindeki ani akımlara tolerans sağlar. -
Kutup sayısı: 3
Üç faz hattını aynı anda korur ve sistemin dengeli çalışmasını sağlar. -
Nominal gerilim: ~400 V AC
Üç fazlı endüstriyel ve ticari sistemlerde kullanılan standart gerilim değeridir.
Kullanım Alanları
-
Üç fazlı elektrik dağıtım panoları
-
Motor, fan, pompa ve klima gibi endüktif yüklerin bulunduğu devreler
-
Aydınlatma ve genel güç devreleri
-
Endüstriyel tesisler, atölyeler ve ticari binalarda güvenli enerji dağıtımı
C tipi eğrisi sayesinde, hem direnç tipi hem de endüktif yüklerin bulunduğu hatlarda gereksiz açmaları önler ve sistem güvenliğini artırır.
Çalışma Prensibi
-
Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi açar. Bu, kablo ve bağlı cihazların zarar görmesini önler.
-
Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi hızlı şekilde keser.
Bu iki koruma mekanizması bir arada çalışarak hem sürekli yüklenmelere hem de ani kısa devrelere karşı etkin güvenlik sağlar.
Yapısal Özellikler
-
DIN rayına uygun modüler tasarım: Elektrik panolarına kolay ve güvenli montaj imkânı sunar.
-
Dayanıklı gövde: Alev geciktirici ve darbelere dayanıklı plastik malzeme ile uzun ömürlü kullanım sağlar.
-
Kompakt yapı: Pano içerisinde yerden tasarruf sağlar.
-
Manuel ON/OFF mandalı: Devrenin elle açılıp kapatılmasına olanak tanır.
-
Durum göstergesi: Açık ve kapalı konum net şekilde görülebilir, bakım ve kontrol işlemlerini kolaylaştırır.
CHİNT 179868, 16A anma akımı, 10 kA kesme kapasitesi ve C tipi karakteristiği ile üç fazlı sistemlerde güvenli, dayanıklı ve uzun ömürlü bir koruma çözümü sunar.
