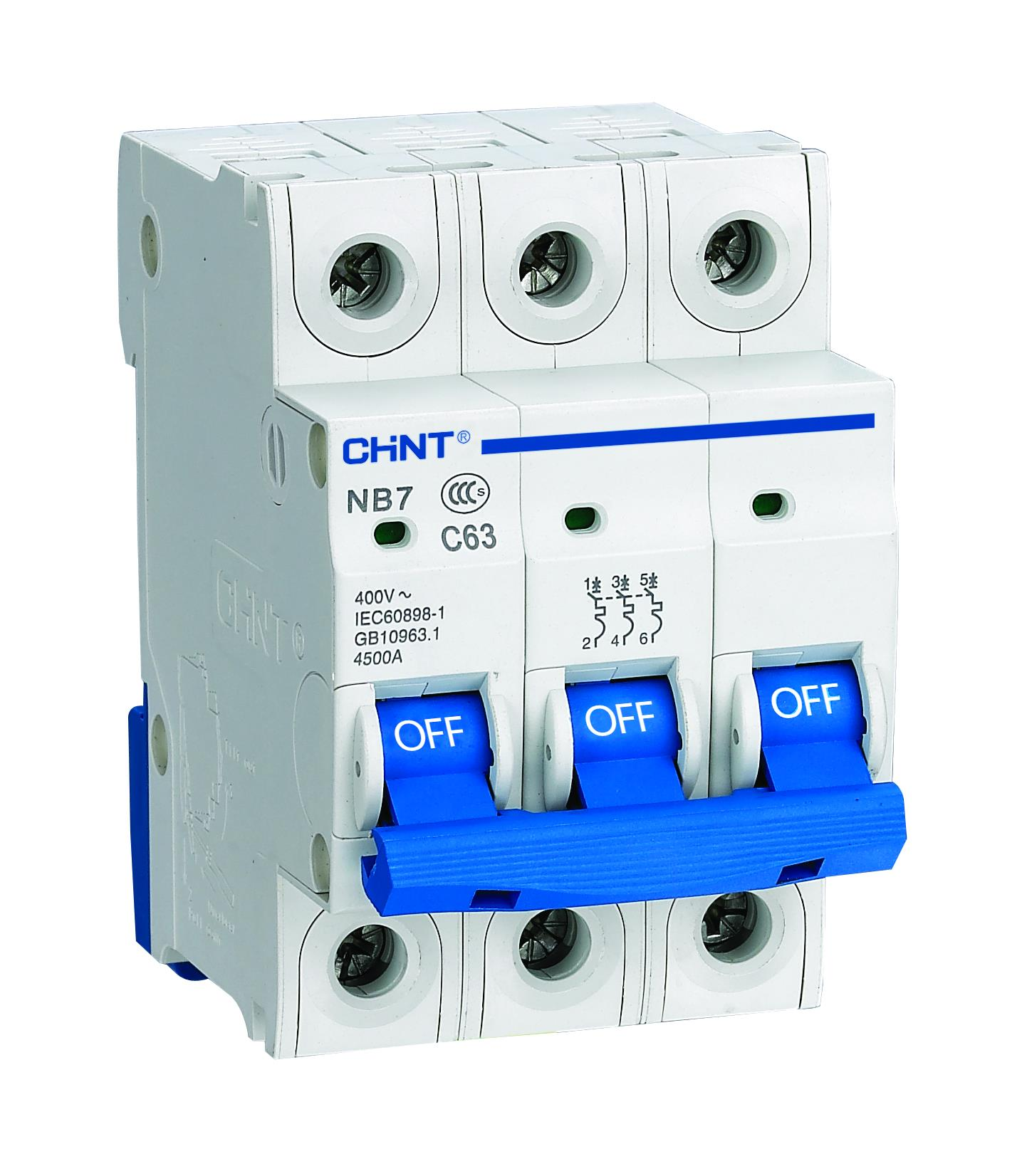

CHİNT 179710 63A 3 Kutup C Tipi 6Ka Otomatik Sigorta

CHİNT 179710 63A 3 Kutup C Tipi 6 kA Otomatik Sigorta

Bu model, üç fazlı sistemlerde kullanılmak üzere tasarlanmış üç kutuplu bir otomatik sigortadır. Elektrik devrelerini aşırı akım ve kısa devre gibi olumsuz durumlara karşı koruma amacıyla geliştirilmiştir. C tipi açma karakteristiği sayesinde, motor, pompa ve diğer endüktif yüklerin bulunduğu sistemlerde güvenli ve kararlı bir çalışma sunar.

Teknik Özellikler

• Anma akımı (In): 63 Amper
  Sigortanın sürekli olarak taşıyabileceği nominal akım değeridir. 63A’ye kadar olan yükleri güvenle besler ve sistemin sürekliliğini sağlar.

• Kesme kapasitesi (Icn): 6 kA
  Kısa devre durumlarında 6 kiloamper seviyesine kadar olan akımları güvenle kesebilir. Bu, hem ekipman hem de tesisat için yüksek güvenlik sağlar.

• Eğri tipi: C
  Nominal akımın 5 ila 10 katı seviyesindeki geçici akımlarda açma yapar. Motor, klima, fan, pompa gibi endüktif yüklerin kalkış anındaki yüksek akımlarına tolerans gösterir.

• Kutup sayısı: 3
  Üç faz hattını aynı anda koruma altına alır. Bu sayede fazlar arası dengesizlik ve arıza durumlarında tam koruma sağlanır.

• Nominal gerilim: ~400 V AC
  Üç fazlı endüstriyel, ticari ve otomasyon sistemlerinde kullanılan standart gerilim değeridir.

Kullanım Alanları

• Üç fazlı elektrik dağıtım panoları

• Motor, fan, pompa, klima ve makine besleme devreleri

• Aydınlatma, priz ve genel güç devreleri

• Endüstriyel tesisler, atölyeler, üretim hatları ve ticari yapılar

C tipi eğrisi sayesinde, endüktif ve dirençsel yüklerin birlikte bulunduğu devrelerde güvenilir koruma sağlar ve gereksiz açmaları önler.

Çalışma Prensibi

• Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi açar. Bu, kablo ve cihazların aşırı ısınarak zarar görmesini engeller.

• Manyetik koruma: Kısa devre akımlarında elektromanyetik mekanizma devreyi anında keser. Bu hızlı tepki, sistem güvenliğini maksimum düzeye çıkarır.

Bu iki koruma mekanizması birlikte çalışarak hem sürekli yüklenmelere hem de ani kısa devrelere karşı güvenilir koruma sağlar.

Yapısal Özellikler

• DIN rayına uygun modüler tasarım: Elektrik panolarına kolay ve güvenli montaj imkânı sunar.

• Dayanıklı gövde: Alev geciktirici, yüksek sıcaklık ve darbelere dayanıklı plastik malzeme ile uzun ömürlü kullanım sağlar.

• Kompakt yapı: Pano içinde yerden tasarruf sağlar.

• Manuel kontrol mandalı: Devrenin elle açılıp kapatılmasına olanak tanır.

• Durum göstergesi: Açık veya kapalı konum kolayca görülebilir, bu da bakım ve kontrol işlemlerini kolaylaştırır.
