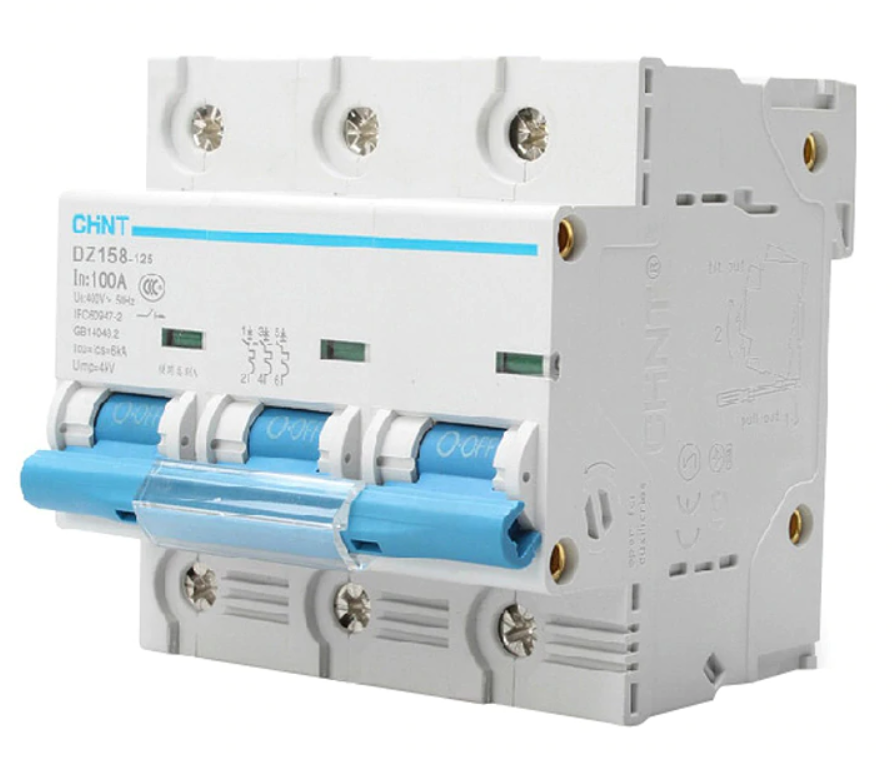

CHİNT 158093 100A 3 Kutup C Tipi 10Ka Otomatik Sigorta

CHİNT 158093 100A 3 Kutup C Tipi 10 kA Otomatik Sigorta

Bu model, üç fazlı sistemlerde kullanılan üç kutuplu bir otomatik sigortadır. Devreleri aşırı akım ve kısa devreye karşı korumak için tasarlanmıştır. C tipi açma karakteristiği, motor, pompa, klima ve diğer endüktif yüklerin bulunduğu devrelerde güvenli ve kararlı bir koruma sağlar.

Teknik Özellikler

• Anma akımı (In): 100 Amper
  Sigortanın sürekli taşıyabileceği nominal akım değeridir. 100A’ye kadar olan yükleri güvenle besler.

• Kesme kapasitesi (Icn): 10 kA
  Kısa devre durumlarında 10 kiloamper seviyesine kadar olan akımları güvenle kesebilir. Büyük ölçekli ticari ve endüstriyel uygulamalar için uygundur.

• Eğri tipi: C
  Nominal akımın 5 ila 10 katı seviyesinde yükselen geçici akımlarda açma yapar. Endüktif yüklerin devreye girişindeki ani akımlara tolerans sağlar.

• Kutup sayısı: 3
  Üç faz hattını aynı anda korur, sistemin dengeli ve güvenli çalışmasını sağlar.

• Nominal gerilim: ~400 V AC
  Üç fazlı endüstriyel ve ticari sistemlerde kullanılan standart gerilim değeridir.

Kullanım Alanları

• Üç fazlı dağıtım panoları

• Motor, pompa, fan ve klima gibi endüktif yüklerin devreleri

• Büyük ölçekli ticari veya endüstriyel tesislerde güç dağıtımı

• Aydınlatma ve genel güç devreleri

C tipi eğri, hem direnç tipi hem de endüktif yüklerin bulunduğu devrelerde gereksiz açmaları önler ve sistem güvenliğini artırır.

Çalışma Prensibi

• Termik koruma: Uzun süreli aşırı yük akımlarında bimetal eleman ısınarak devreyi açar ve bağlı cihazları korur.

• Manyetik koruma: Ani kısa devre akımlarında elektromanyetik mekanizma devreyi hızlı şekilde keser.

Bu iki koruma mekanizması sayesinde sigorta, hem sürekli aşırı yüklenmelere hem de ani kısa devrelere karşı etkili bir güvenlik sağlar.

Yapısal Özellikler

• DIN rayına uygun modüler tasarım: Elektrik panolarına kolay ve güvenli montaj imkânı sağlar.

• Dayanıklı gövde: Alev geciktirici ve darbelere dayanıklı plastik malzeme ile uzun ömürlü kullanım sunar.

• Kompakt yapı: Pano içinde yerden tasarruf sağlar.

• Manuel ON/OFF mandalı: Devrenin elle açılıp kapatılmasına olanak tanır.

• Durum göstergesi: Açık ve kapalı konum net şekilde görülebilir, bakım ve kontrol işlemleri kolaylaşır.

CHİNT 158093, 100A anma akımı, 10 kA kesme kapasitesi ve C tipi karakteristiği ile üç fazlı sistemlerde güvenli, dayanıklı ve yüksek kapasiteli bir koruma çözümü sunar.
